立體製圖丙級 310-2/2 : 化油器

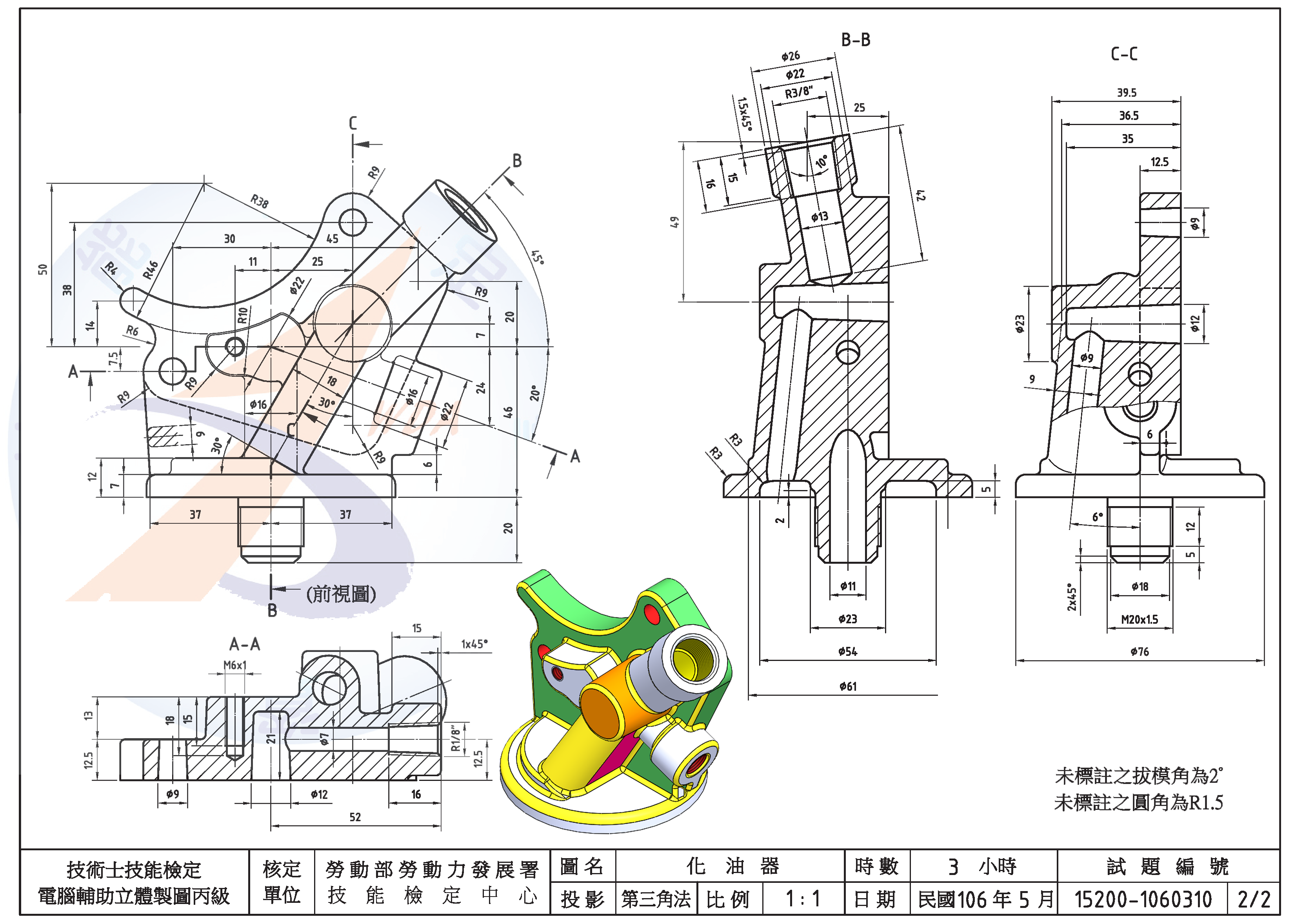

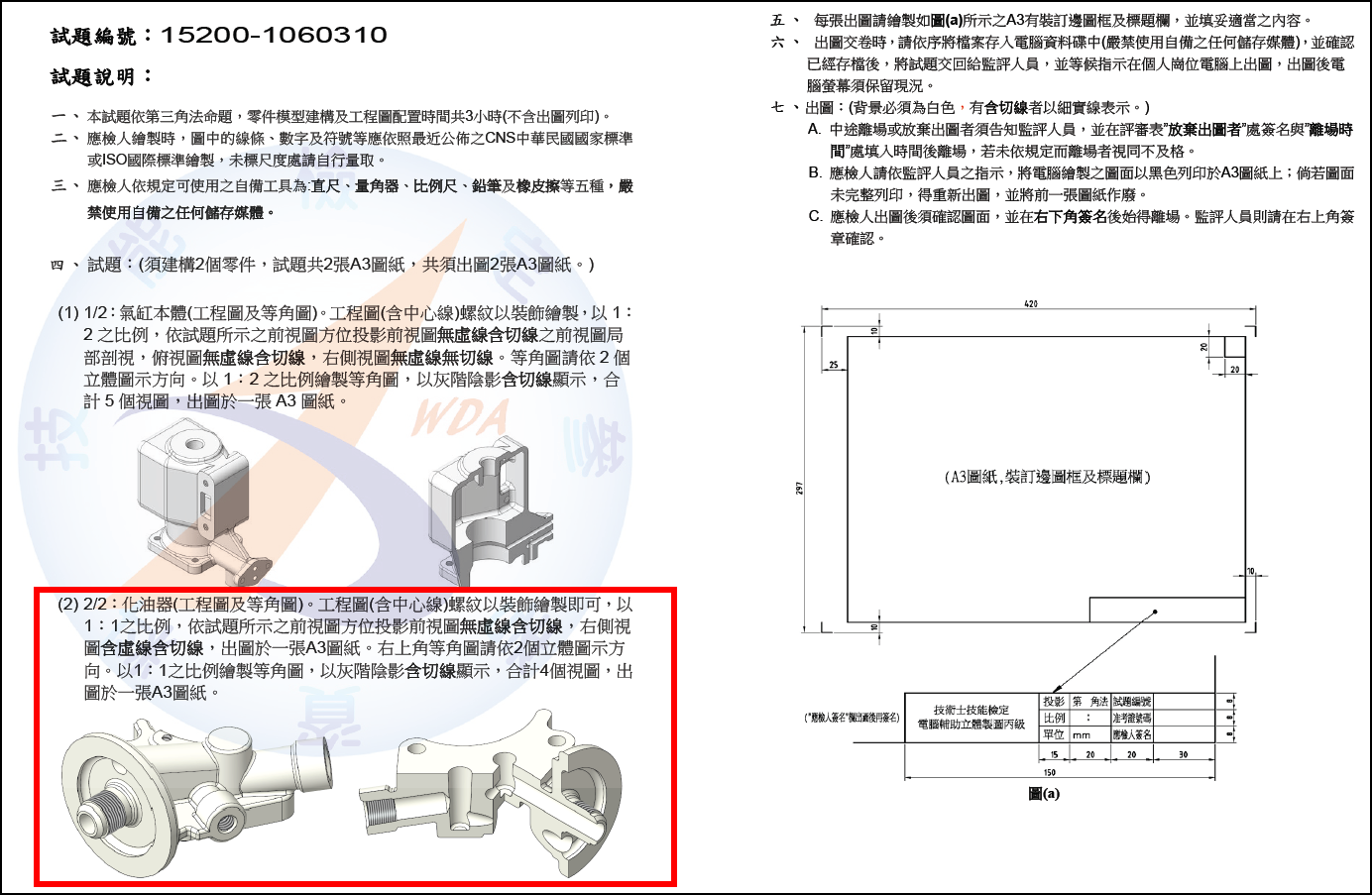

試題說明

工程圖(含中心線)螺紋以裝飾繪製即可，以1：1之比例，依試題所示之前視圖方位投影前視圖無虛線含切線，右側視圖含虛線含切線，出圖於一張A3圖紙。

右上角等角圖請依2個立體圖示方向。以1：1之比例繪製等角圖，以灰階陰影含切線顯示，合計4個視圖，出圖於一張A3圖紙。

影片教學 : 題型解說

https://www.youtube.com/watch?v=kfZKw_etiUI

影片教學 : 視圖判斷

https://www.youtube.com/watch?v=9ThMvquUBzE

影片教學 : 模型建構

3 : 底座+背板

https://www.youtube.com/watch?v=y45Ia7qq1jg

4 : 中柱+肋

https://www.youtube.com/watch?v=kTL9peuBt4I

5 : 鑽孔

https://www.youtube.com/watch?v=aOK5eKpTc04

6 : 鑽孔補充

https://www.youtube.com/watch?v=_CRs_DEo4f4

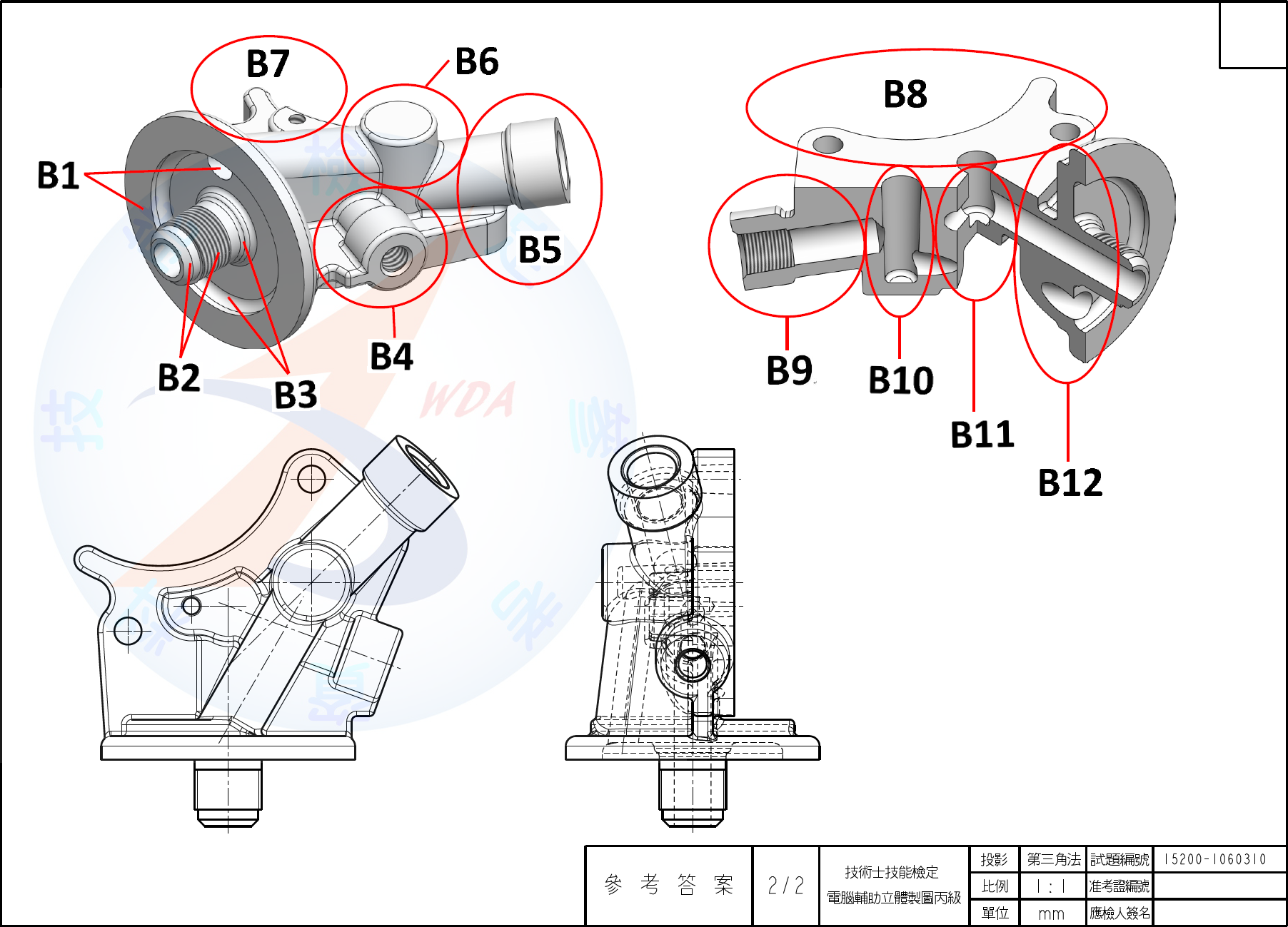

參考答案

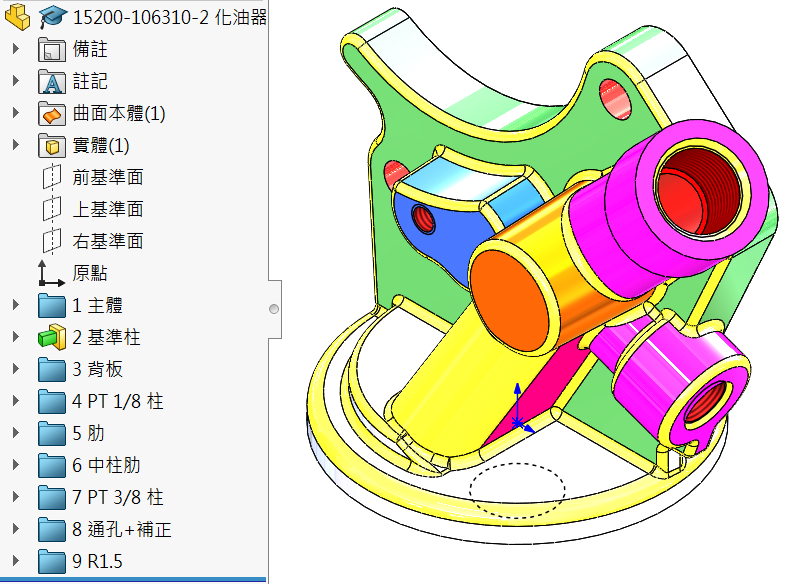

模型下載

同題組題型
