裝飾螺紋線（Cosmetic Thread）是最常見表達螺紋的方式，在模型上以貼圖方式呈現螺紋位置，與真實螺紋相比，更容易製作且較不佔系統資源，擁有良好電腦效能。
內容目錄
1. 設定模型顯示裝飾螺紋線
於樹狀結構 1. 註記資料夾右鍵 ➠ 2. 細目，進入註記屬性視窗，可以設定是否顯示裝飾螺紋線、塗彩裝飾螺紋線，下節說明2者差異。
如果將以上選項開啟但模型皆無顯示裝飾螺紋線，必須展開快顯工具列的 1. 隱藏/顯示項次 ➠ 2. 檢視最上層註記。
1-1 註記屬性 : 裝飾螺紋線
在模型圓柱或圓孔產生圓形黑色線，用來表示螺紋的底徑或大徑。建議關閉裝飾螺紋線，在組合件環境太多的裝飾螺紋線會影響畫面的整潔，看起來混亂。
1-2 註記屬性 : 塗彩裝飾螺紋線
以黑色及白色相間的貼圖顯示在於圓柱或圓孔，建議 ☑ 塗彩裝飾螺紋線，容易看出螺紋長度是否為全牙或半牙。
2. 模型加入裝飾螺紋線
步驟1 : 指令位置
於1. 插入功能表 ➠ 2. 註記 ➠ 3. 裝飾螺紋線。
步驟2 : 螺紋線設定
進入裝飾螺紋線設定，點選模型圓邊線指定螺紋起始位置，並在標準、類型、大小清單設定螺紋資料，例如 : 標準=ISO、類型=機械螺紋、大小=M10、深度=貫穿。
SolidWorks 2019新增螺紋分類，清單選擇3種螺紋精度 : 1A、2A、3A。
如果螺紋深度選擇給定深度，螺紋線設定介面會有些不同，新增從面/基準面開始選項，這選項適需求使用，實務常用於選擇 1. 圓邊線 不是螺紋起始位置，僅為貼圖成形，所以可在 2. 新增從面/基準面開始重新指定螺紋深度起始計算面，例如 : 2. 模型導角圓端面。
步驟3 : 完成
完成的裝飾螺紋線，系統自動放在所選圓邊線的特徵下，展開特徵即可看到。
3. 工程圖標註裝飾螺紋線
於裝飾螺紋線上右鍵 ➠ 插入標註，以註解方式顯示模型設定規格。
4. 工程圖顯示裝飾螺紋線
在工程圖中，螺紋鑽孔的外圈必須要有 3/4 細實線圓來表達螺紋位置，由此可以判斷是螺紋孔或鑽孔，以下以零件及組合件說明，要如何在工程圖加入裝飾螺紋線。
4-1 組合件
在註記工具列選擇 1. 模型項次，於註記欄位點選 2. 裝飾螺紋線 ➠ 確定，可見模型已完成加入。
4-2 零件
繪製零件圖時，使用上節說明的步驟會發現，模型項次的註記沒有裝飾螺紋線，必須要使用其他方式，展開工程視圖在模型右鍵 1. 顯示/隱藏 ➠ 2. 顯示隱藏的邊線，可見模型已完成加入。
5. 取消機械螺紋字樣顯示

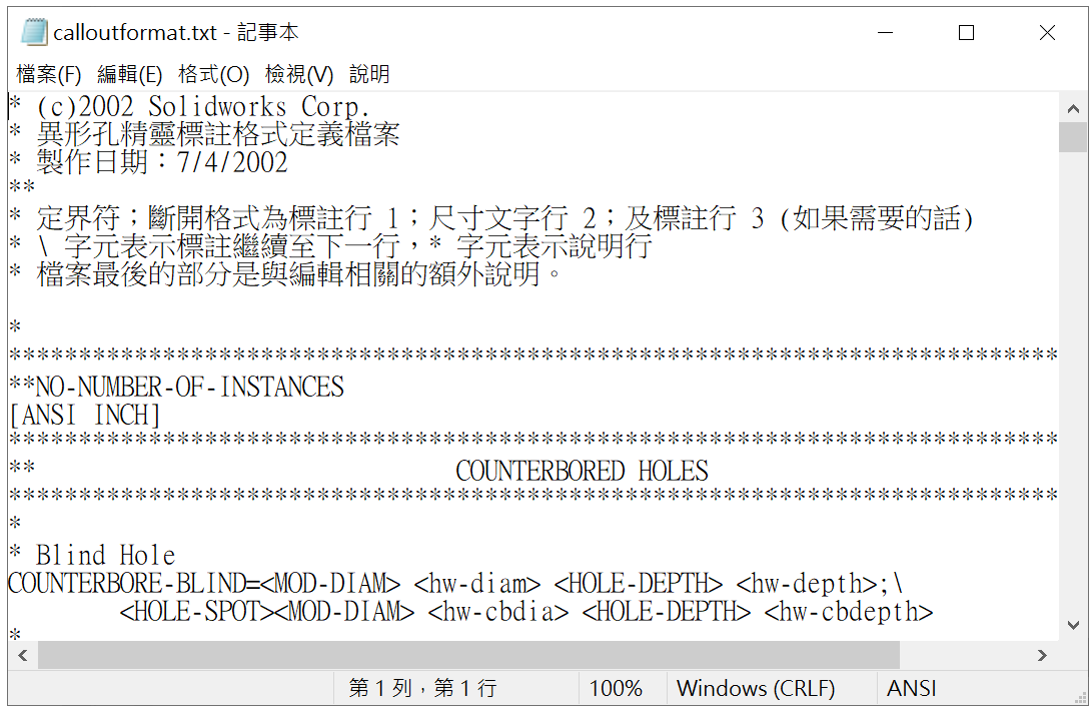

當模型加入裝飾螺紋線過程，螺紋線標註欄位顯示插入工程圖註記內容，例如 : M10機械螺紋，大部分使用者希望不加入機械螺紋字樣，早期必須在 Calloutformat 記事本檔案修改。
5-1 裝飾螺紋線(模型)

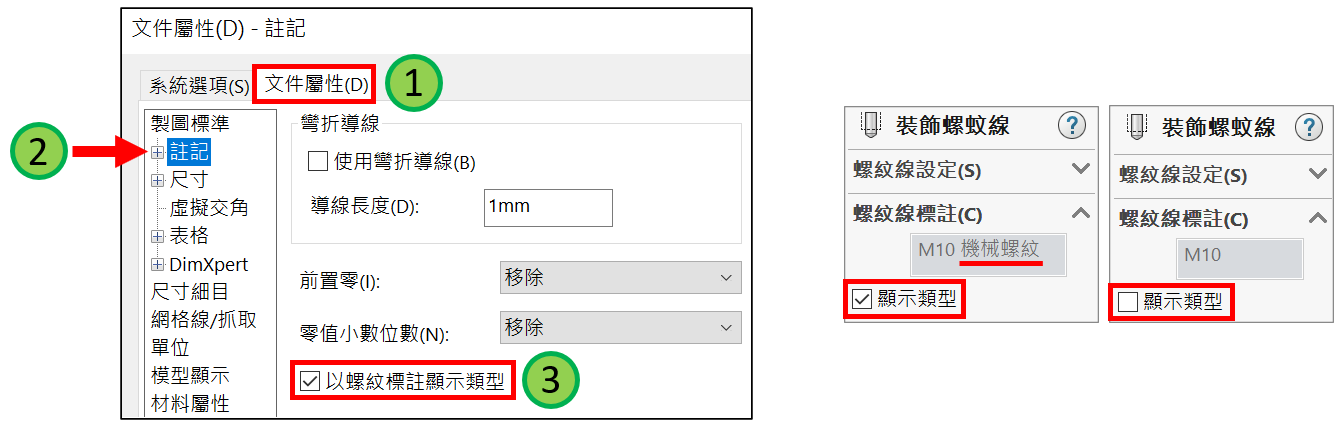

SolidWorks 在2020版於裝飾螺紋線設定或文件屬性，可彈性讓使用者選擇，例如 : ☑ 顯示類型 ➠ M10機械螺紋、☐ 顯示類型 ➠ M10。
5-2 文件屬性
在工程圖的文件屬性，1. 註記 ➠ 2. 以螺紋標註顯示類型。
6. 升級舊版裝飾螺紋線

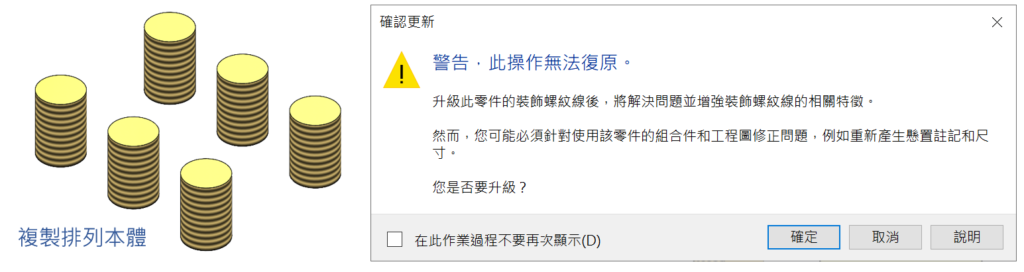

SolidWorks 2019 將裝飾螺紋線大幅的將功能強化與問題改善，例如 : 螺紋線顯示於複製排列及鏡射後模型，所以如果模型是在 2019 版本前繪製的，可在新版本2位置將資料庫更新: 1. 系統選項、2. 特徵管理員。
在更新裝飾螺紋線過程，顯示確認更新視窗 ➠ 確定。
6-1 系統選項
永久性設定，將升級作業直接套用至每個開啟的模型，於 1. 一般➠2. ☑允許裝飾螺紋線進行升級。
6-2 特徵管理員
對特定模型進行升級作業，於特徵管理員最上面模型右鍵 ➠ 升級裝飾螺紋線特徵。
