透過 SolidWorks 將各類產品製作模組化，直接在軟體右方的自訂屬性窗格輸入數值，即可同步修改模型、工程圖、爆炸圖、零件表，不因繪圖人員不同，圖面標示方法有異或錯誤，模組化同時也是標準化。
製作模組化不必另外購買軟體，只需 SolidWorks 標準版就可以做到，因為內建 3 項模組化常用功能 : 1. 數學關係式、2. 自訂/組態屬性、3. 屬性標籤產生器。
【 範 例 】
-

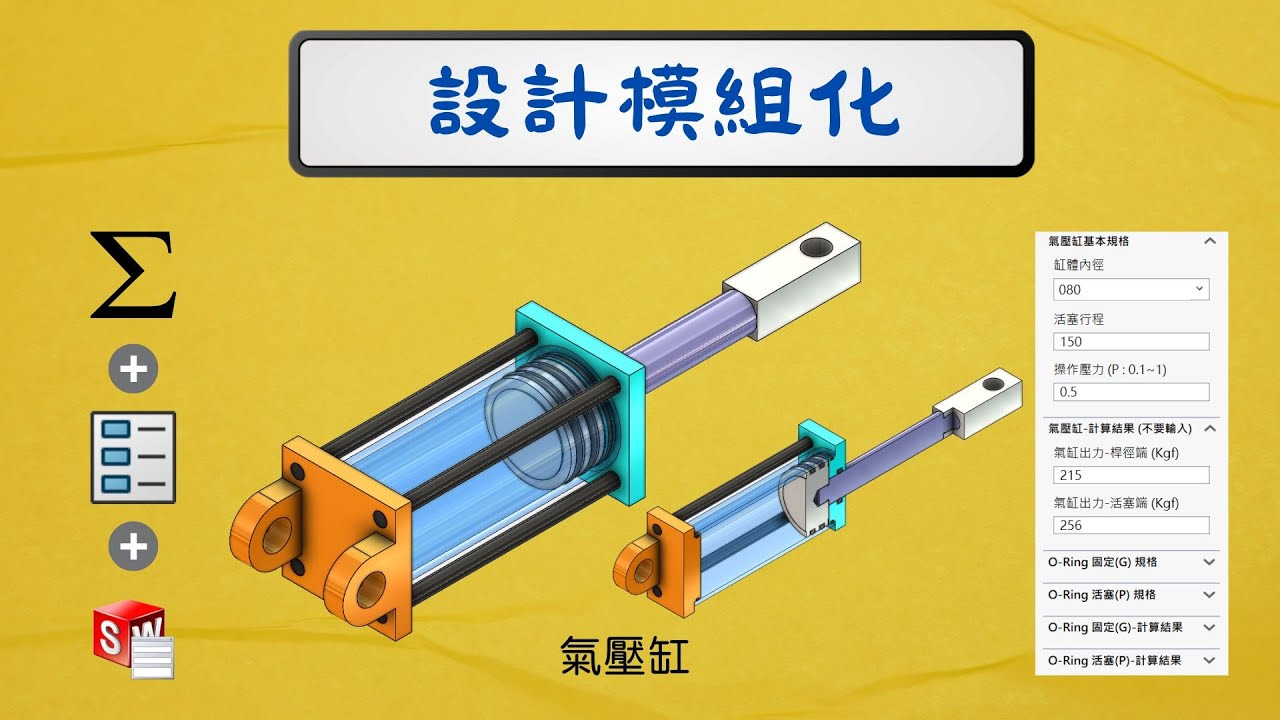

輸入氣壓缸基本規格 : 缸體內徑、活塞行程，系統自動修改模型大小，並顯示最適合缸體及活塞端O型環尺寸。
在下方清單同時計算氣壓缸桿徑及活塞的出力大小，不必上網搜尋計算網站或公式。
氣壓缸 -
輸入4項數值 : 1. 外徑、2. 線徑、3. 總圈數、4. 自由長度，就算不會螺旋曲線或掃出指令，也能夠得到模型。
由於彈簧在機構設計，須計算容許負載，確保機構正常運作，但公式中的橫向彈性係數G，會因材料不同造成計算值不同，在清單選擇材質，計算數值也會同時修改。

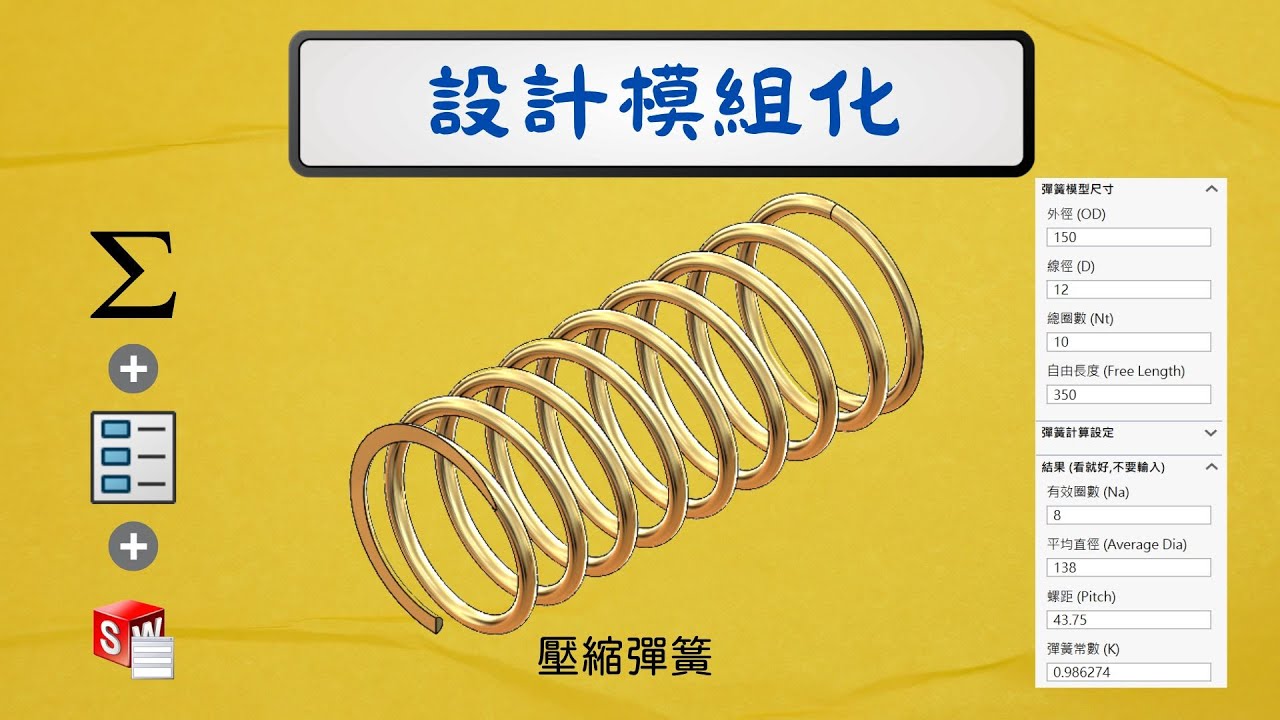

壓縮彈簧 -
統一配電箱鈑金拆板方式，設計 3 表單 : 1. 主要尺寸、2. 細節尺寸、3. 選配。
先於 1. 主要尺寸設定 : 長、寬、高後，再設定 2. 細節尺寸 : 鈑厚、圍緣…等，再依 3. 選配 需求選擇是否要有背板固定。

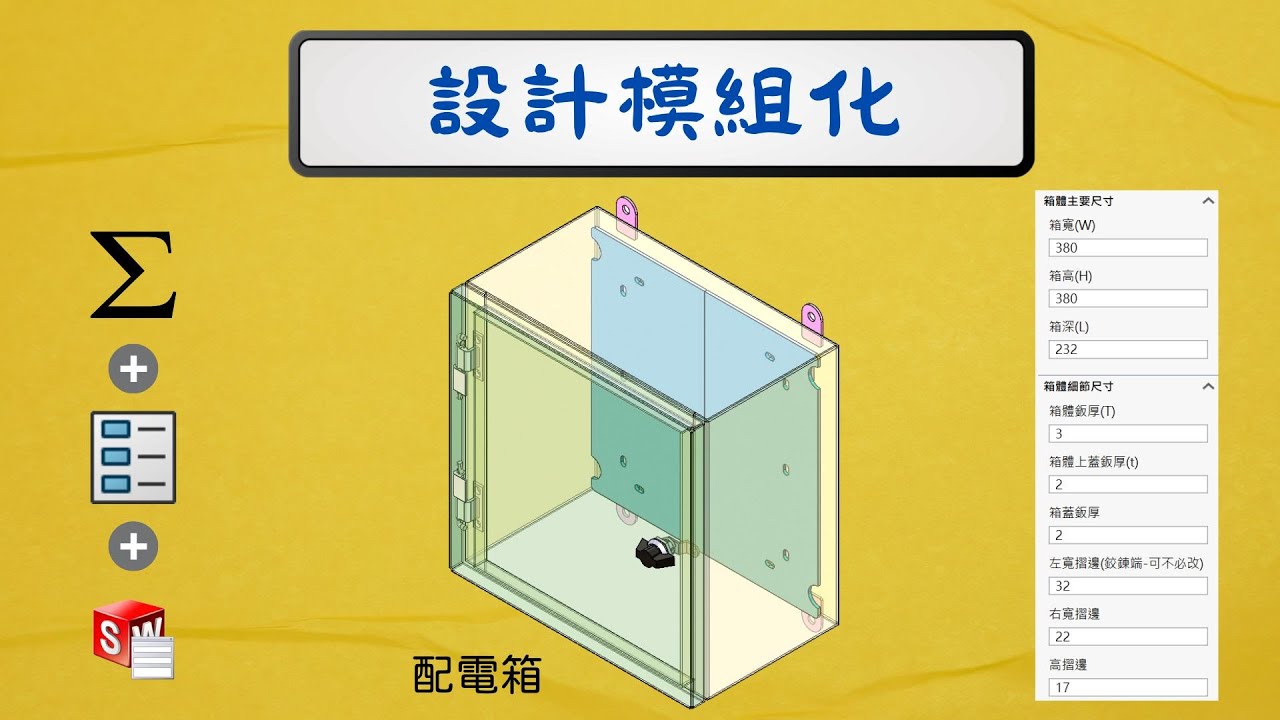

配電箱 -

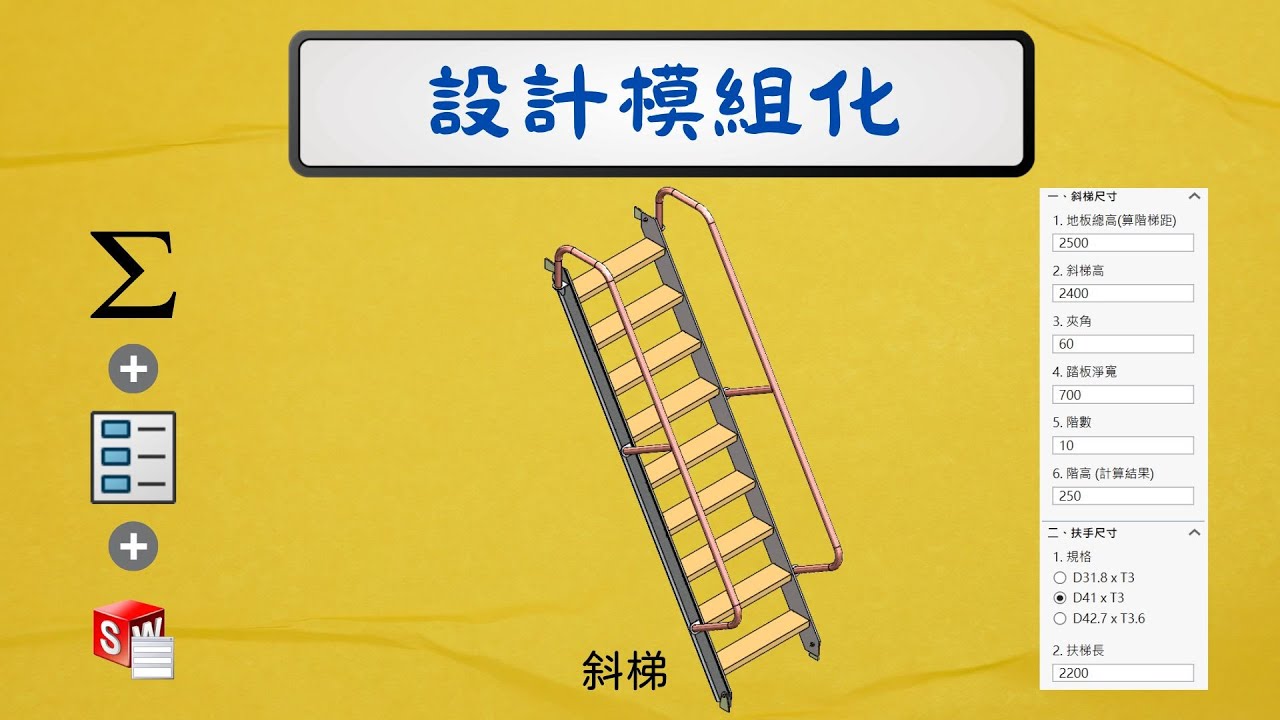

常因樓層高度或空間限制，常調整梯子總高及傾斜夾角，但又必須考量踏階高度符合人體工學高度。
設計 2 表單 : 1. 斜梯尺寸、2. 扶手尺寸，範例主要重點為，當修改扶手管徑，管壁厚及彎折半徑會自行修改。
斜梯 -
參考三住(MISUMI)型錄，製作軸承市購件模型，
設計 3 表單 : 1. 基本尺寸、2. 軸承樣式、3. 採購資料。
- 基本尺寸 : 外徑、內徑、厚度。
- 軸承樣式 : 開放式、雙蓋式、橡膠密封式、單蓋式。
- 採購資料 : 品牌、供應商、型號。

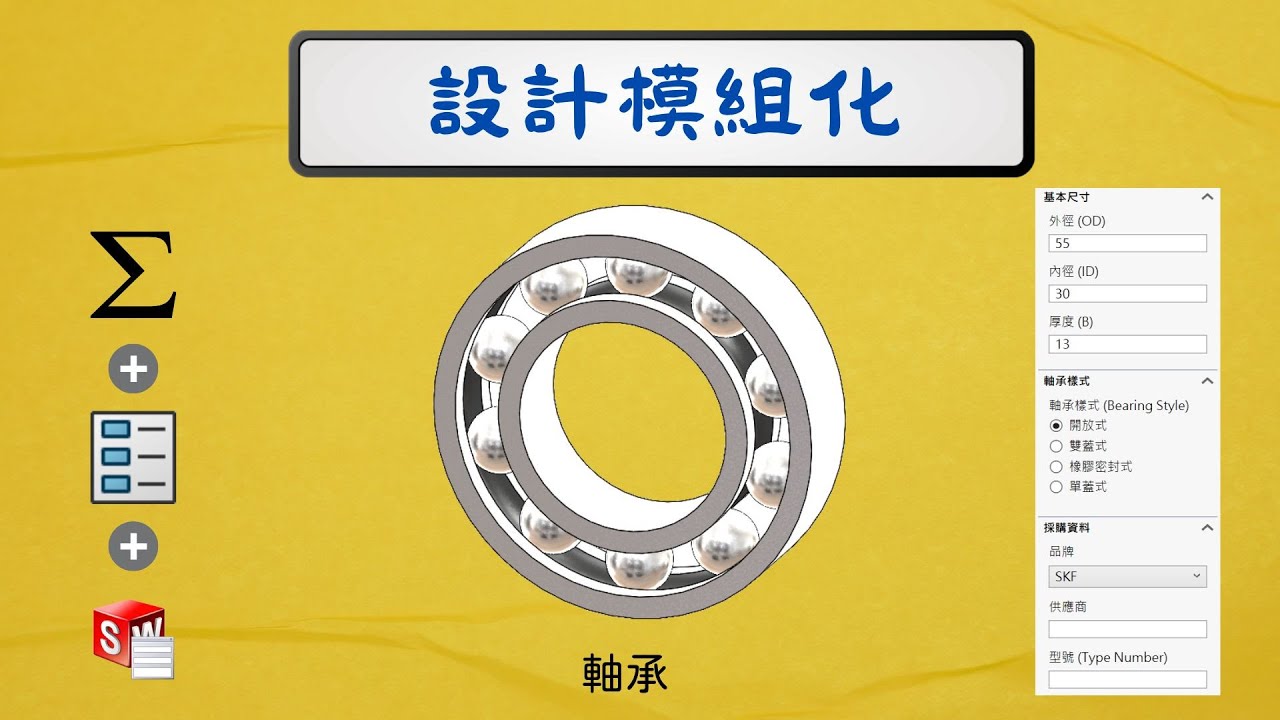

軸承 -
改良 SolidWorks 專業版內建 Toolbox 齒輪，可以更快速產生模型。
設計 2 表單 : 1. 齒輪規格、2. 軸規格。
- 齒輪規格 : 設定基本規格 外徑、齒數、厚度。
- 軸規格 : 選配資訊，設定軸孔規格、是否要有鍵槽，及鍵槽寬及高。

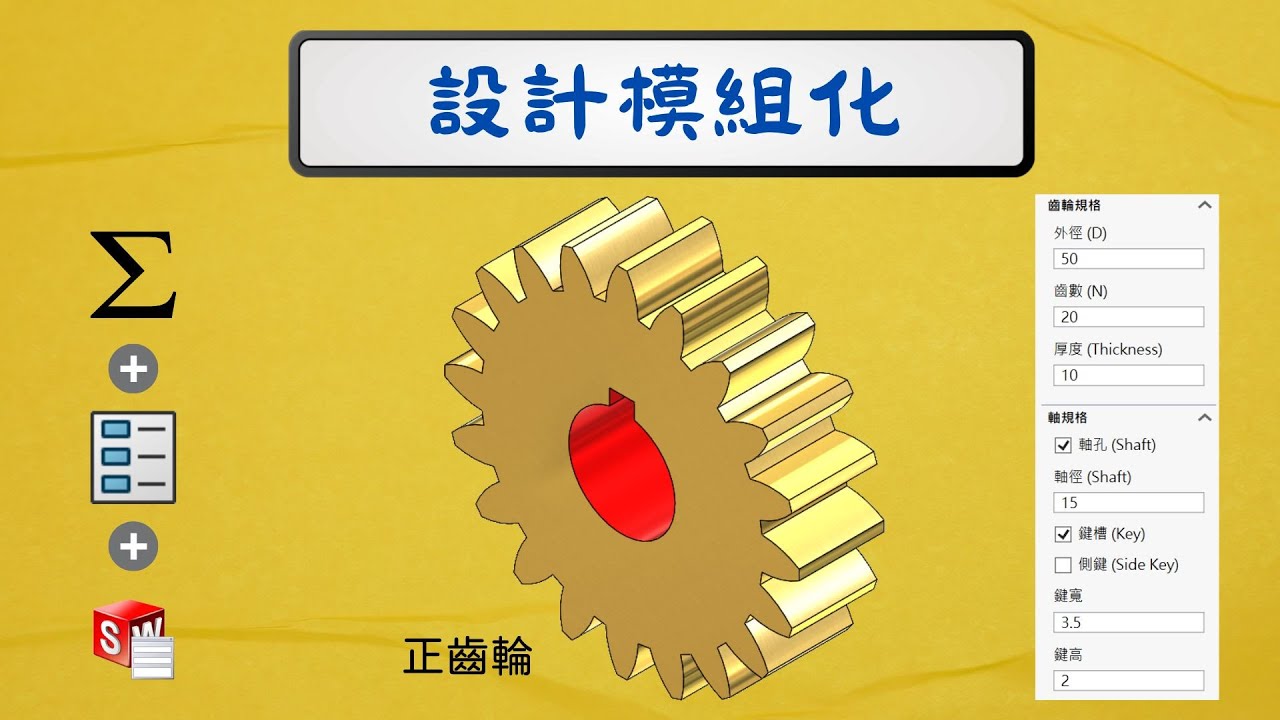

正齒輪 -

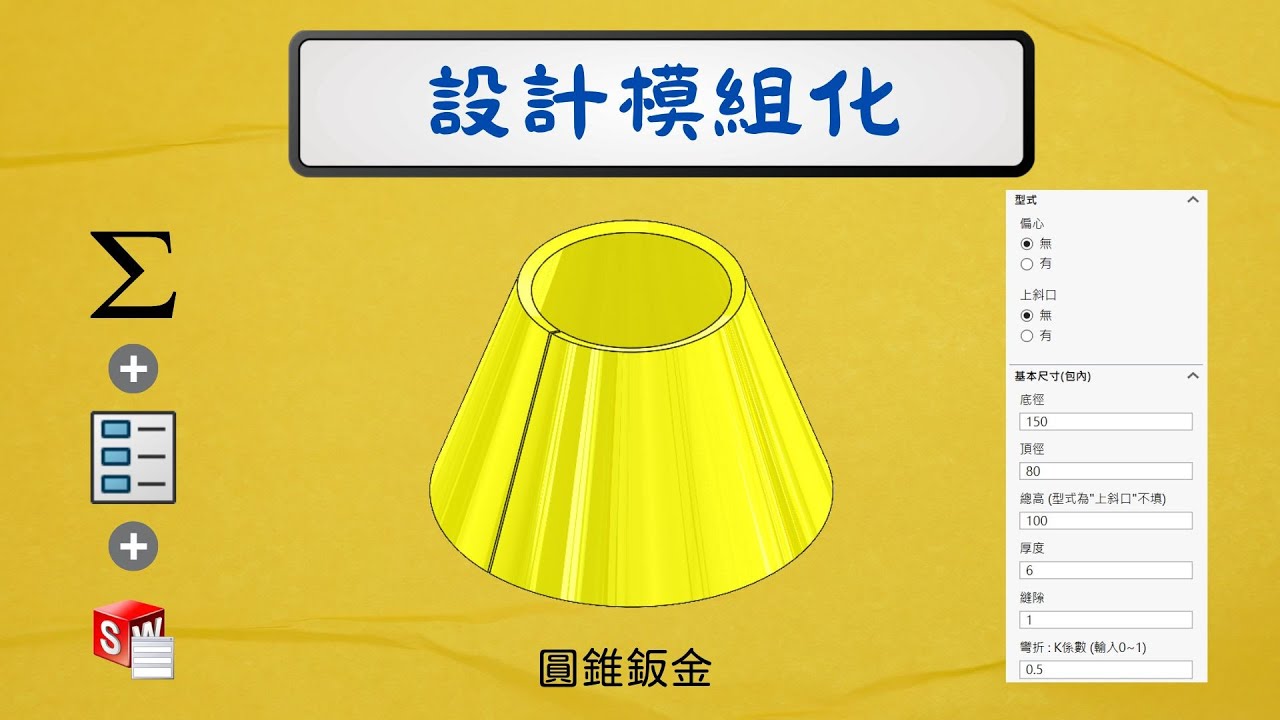

製作圓錐(大小頭)鈑金模組，RD不須學習鈑金指令也能得到展開圖。
設計 2 表單 : 1. 型式、2. 基本尺寸。
- 型式 : 偏心圓錐、上斜圓錐。
- 基本尺寸 : 細節設定，包含底徑、頂徑、鈑厚、彎折係數…等。
圓錐鈑金 -
設計 4 表單 : 1. 主要規格、2. 主軸選用、3. 階級軸-右端、4. 階級軸-左端。
- 主要規格 : 設定基本外觀尺寸，例如 : 葉片外徑、內徑、螺距、厚度…等。
- 主軸選用 : 設定左右端是否要鍵槽及規格。
- 階級軸選用 : 設階級軸軸徑與是否要鍵槽及規格。

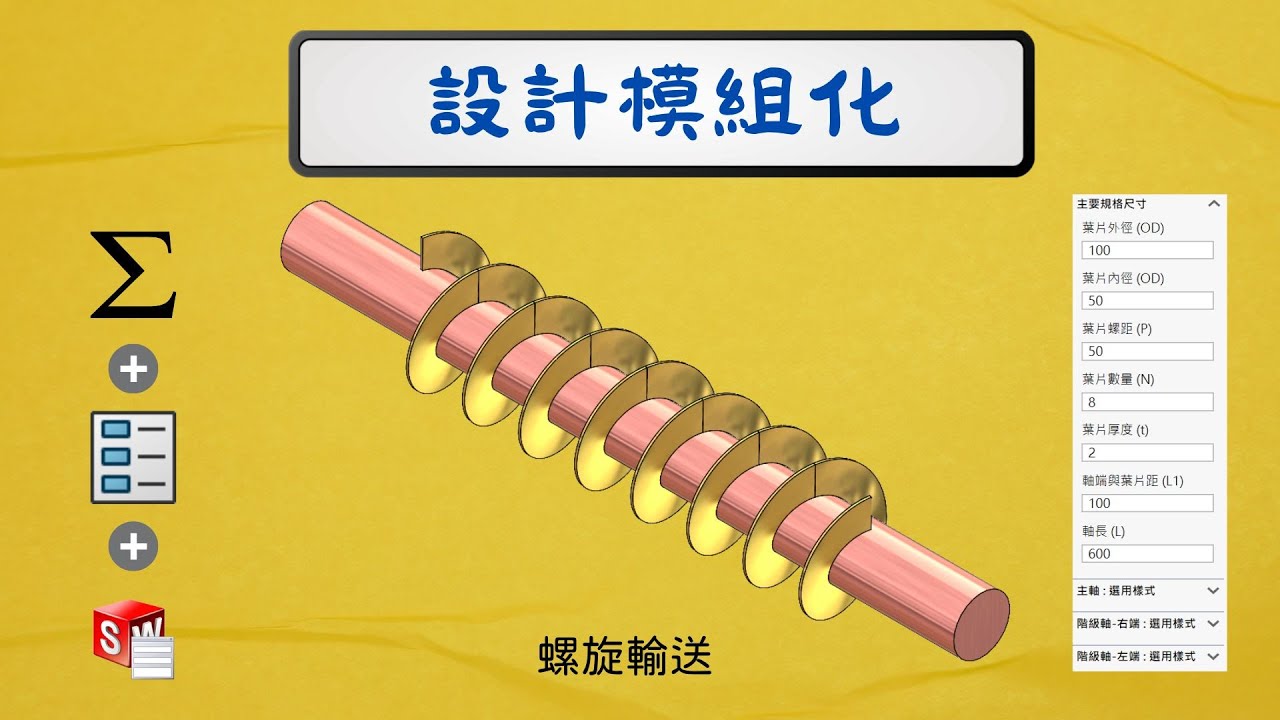

螺旋輸送 -
設計 2 表單 : 1. 類型、2. 尺寸。
- 類型 : 中空、封板型。
- 尺寸 : 骨架長、寬、高，及腳座離地高。
設備骨架 -
以三住(MIUMI)型錄為模型基礎，滑軌上螺絲固定間距為60mm，孔依滑軌總長自動平分，起始與結束端距離等長。
設定 1. 滑塊與滑軌的組裝高度、2. 滑軌總長、3. 滑塊數量。

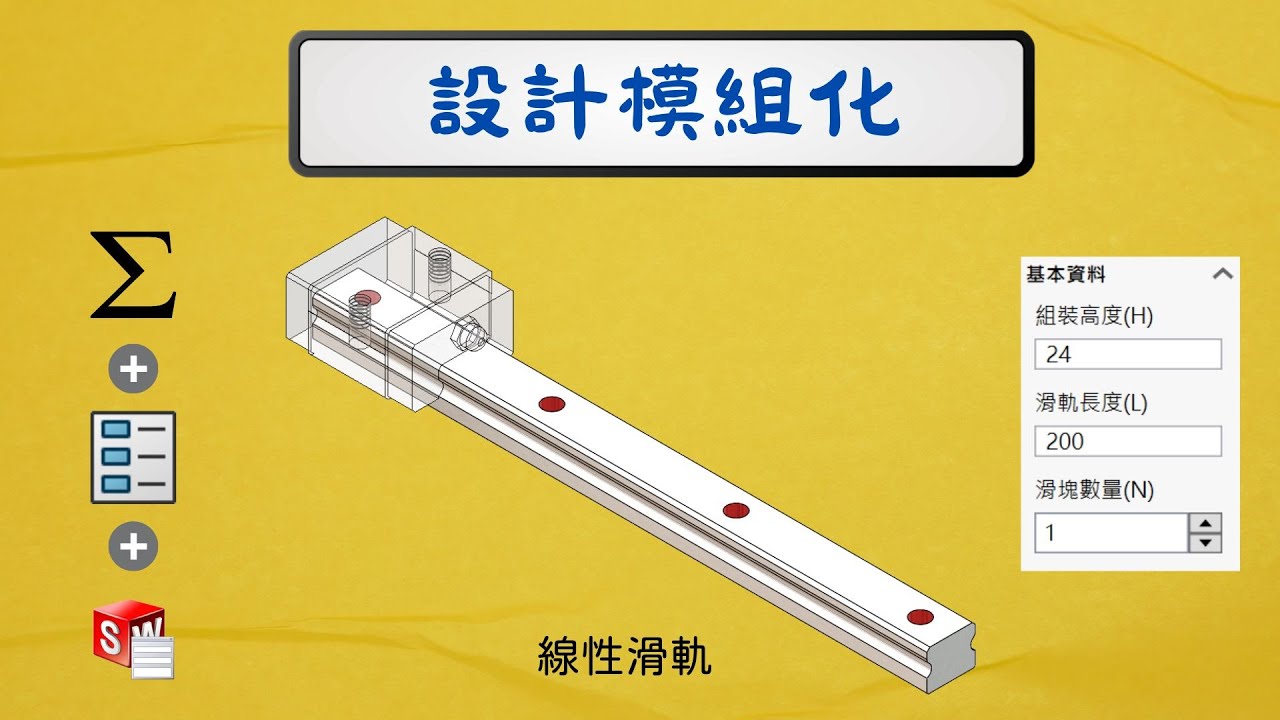

線性滑軌 -

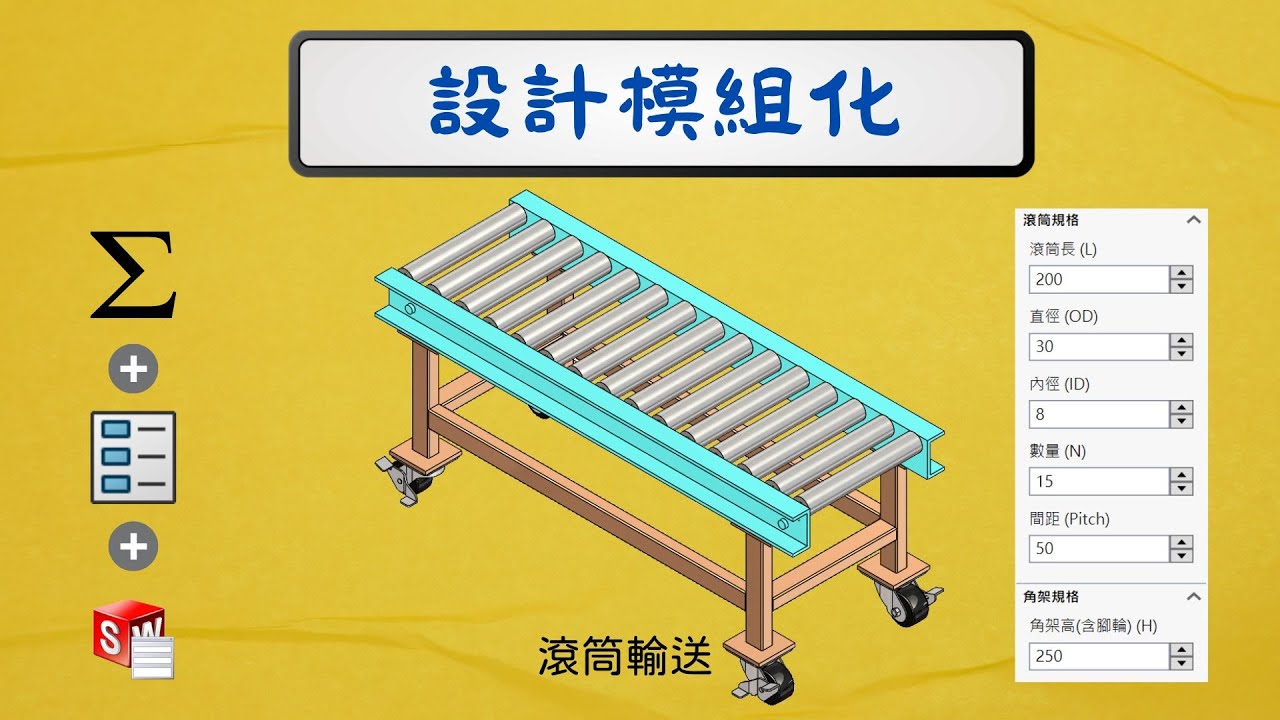

設計 2 表單 : 1. 滾筒規格、2. 角架規格。
- 滾筒規格 : 設定滾筒相關尺寸，長、直徑、內徑、數量、間距。
- 角架規格 : 角架離地高度。
無動力滾輪 -

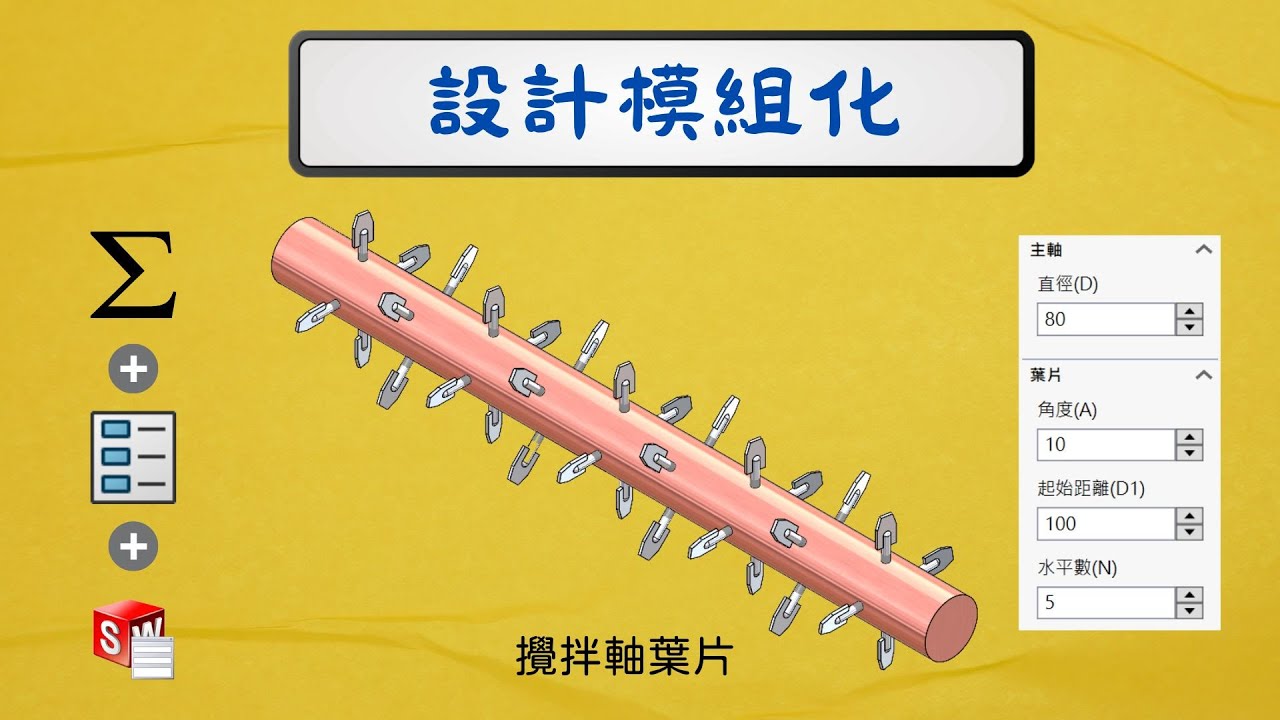

同時調整葉片角度，輸入葉片間距自動調整軸總長，並在工程圖得到葉片數量。
設計 2 表單 : 1. 主軸、2. 葉片。
- 主軸 : 設定直徑。
- 葉片 : 設定葉片角度、與軸端距離、水平位置葉片排列數量。
軸葉片 -

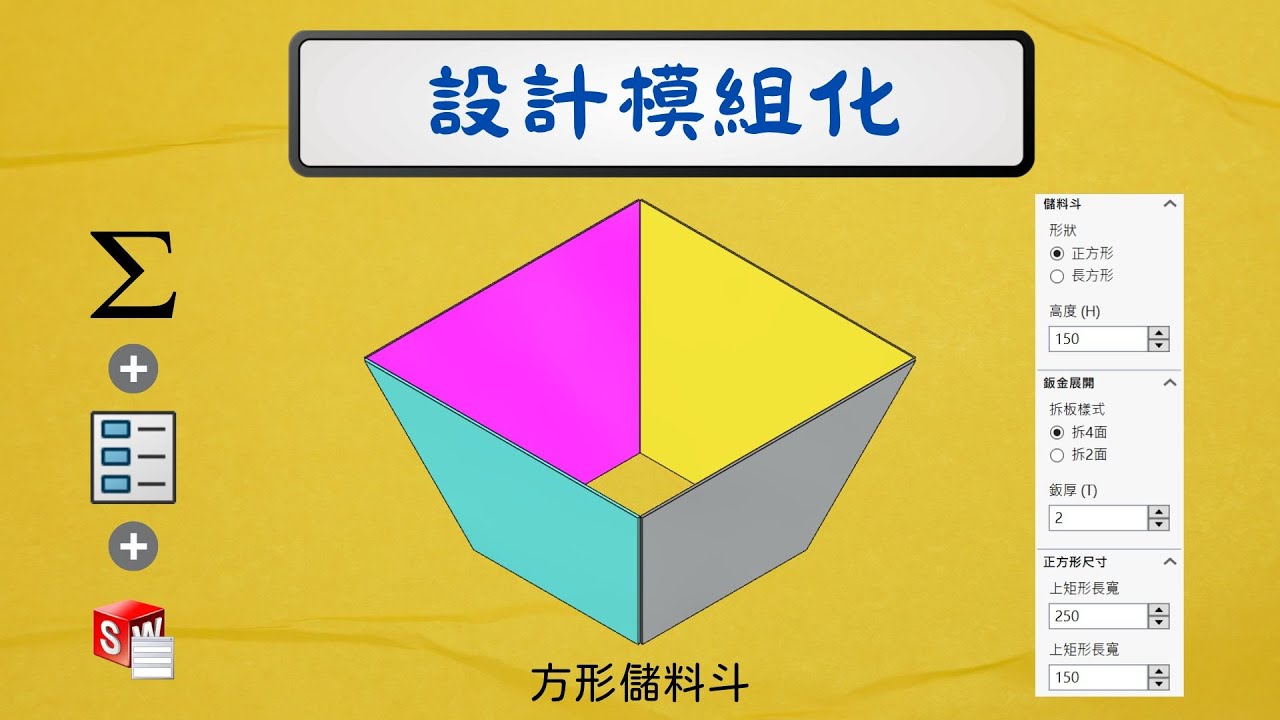

自由切換料斗形狀為正方形或矩形，並控制開口大小及鈑厚，也可以選擇鈑金拆板的面數。
設計 3 表單 : 1. 儲料斗、2. 鈑金展開、3. 正方形尺寸。
- 儲料斗 : 設定形狀、高度。
- 鈑金展開 : 拆板樣式、鈑厚。
- 正方形尺寸 : 上方矩形長及寬、下方矩形長及寬。
方形儲料斗 -

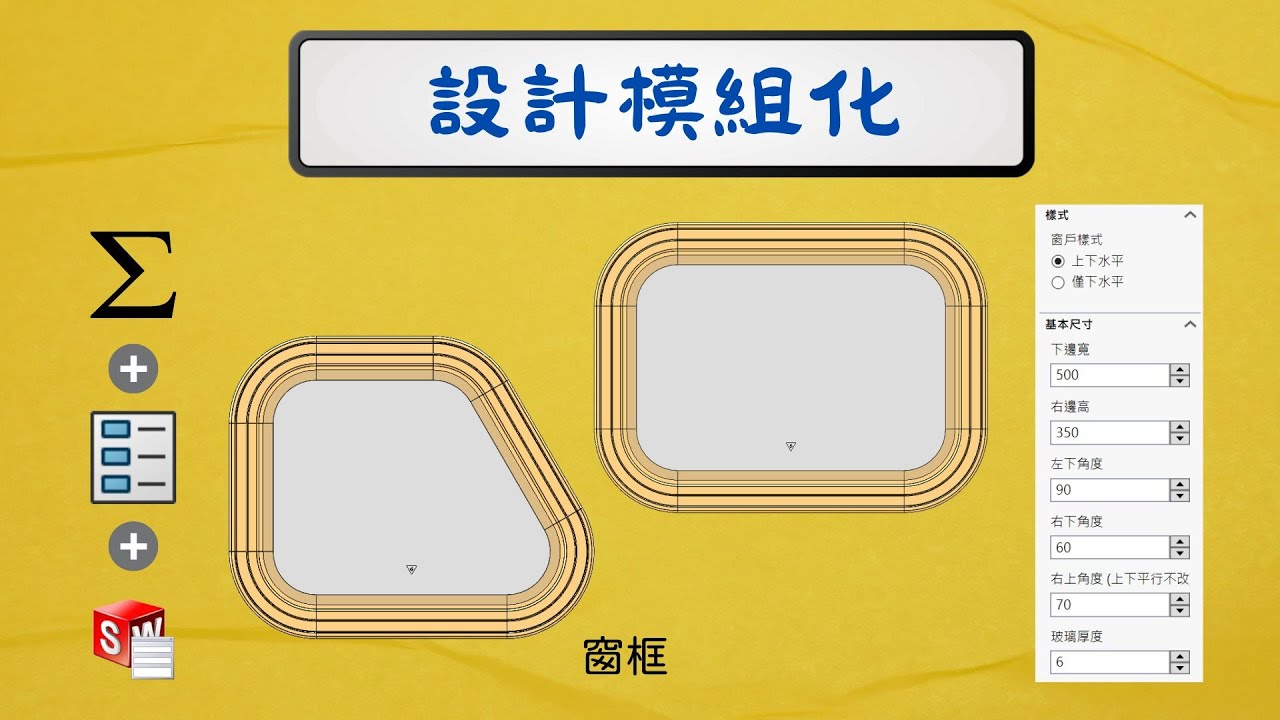

選擇 2 種樣式並定義角落角度，玻璃厚度除了可變更模型厚度，也能顯示在玻璃刻畫上，並連結到工程圖面。
設計 3 表單 : 1. 樣式、2. 基本尺寸、3. 工程資訊。
窗戶 -
設計 3 表單 : 1. 樣式、2. 艙間、3. 直梯尺寸、4. 固定座尺寸。
- 樣式 : 傾斜、垂直。
- 艙間 : 樓層總高。
- 直梯尺寸 : 直梯細節尺寸
- 固定座尺寸 : 設定固定座位置及尺寸。

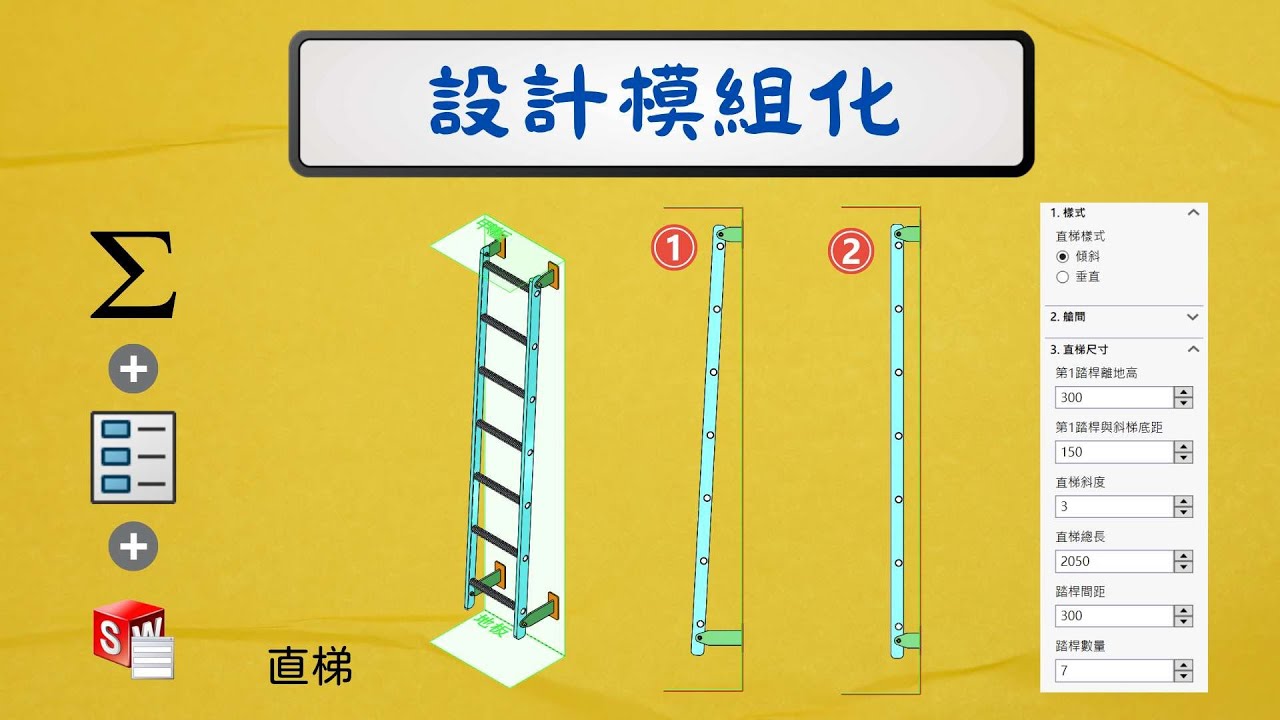

直梯 -

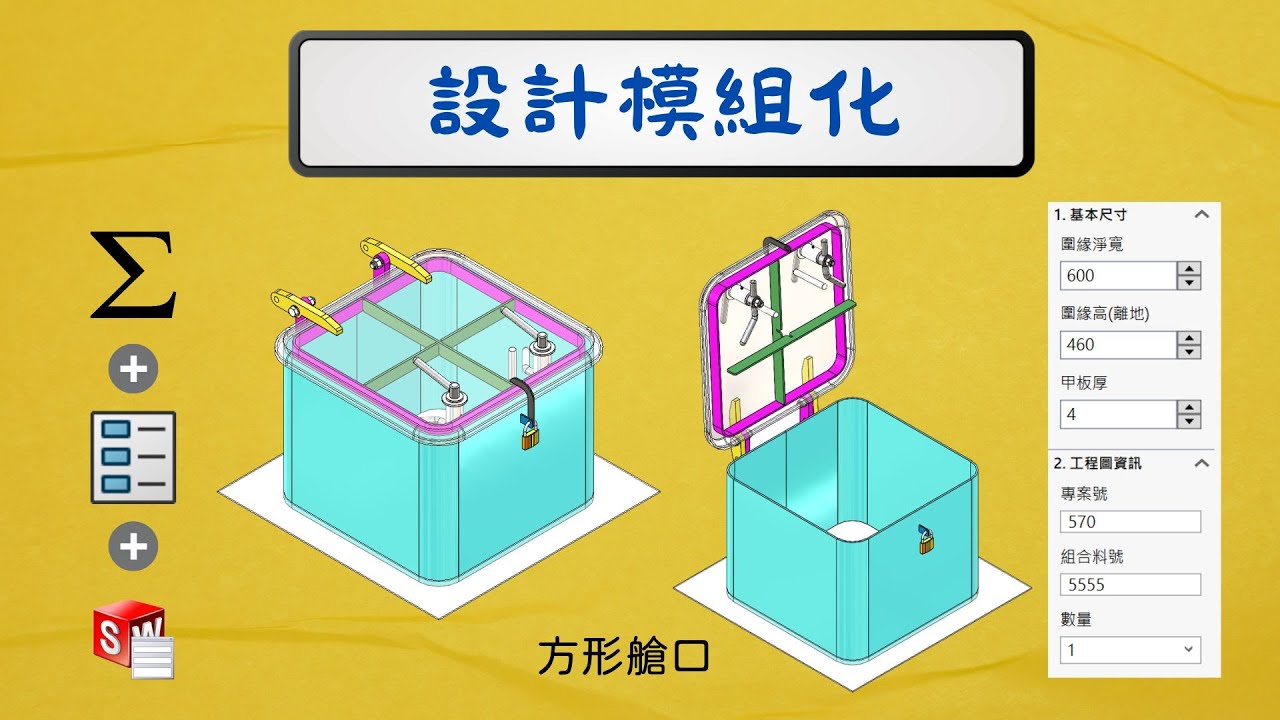

只須修改外圍緣3個尺寸，同步修改所有關連模型以及工程圖面。
點選零件修改料號，同步修改零件表、加工圖、割板圖料號，達到一致性。
方形艙口
