ToolBox屬性 : 新增與移除 – 幾何SOLIDWORKS訓練中心

SOLIDWORKS ToolBox由專業版(Professional)開始支援工具箱功能，RD不必重畫市購件模型，例如 : 螺絲、螺帽、齒輪…等，減少時間浪費可以做更有價值的事。

於組合件樹狀結構圖示，可以分辨模型是由Toolbox產生或是零件建模的，以Toolbox產生的以螺絲圖示顯示，若零件建模的則為積木圖示。

但是為什麼要移除Toolbox的屬性呢? 是否遇過明明在本機上的螺絲螺帽規格都是正確的，但在其他台電腦開啟後，規格全部跑掉，例如 : 螺帽由M10➠M16。因為電腦內的Toolbox資料庫被改過，造成每台的數據資料不一致，才會造成系統連結錯亂。

文章大綱

內建工具

SOLIDWORKS內建有移除Toolbox屬性工具，不必找付費軟體來處理，快點2下啟用sldsetdocprop工具，顯示設定文件屬性視窗。可直接複製以下路徑，貼上於檔案總管直接就可以開啟。

檔案位置 C:\Program Files\SOLIDWORKS Corp\SOLIDWORKS\Toolbox\data utilities\sldsetdocprop.exe

進入視窗後先將1.屬性狀態改為否➠2.點選新增檔案，選擇要移除Toolbox屬性的模型➠3.更新狀態。

如果有多個模型在相同資料夾內，可以選擇2新增檔案右邊的新增目錄，系統自動選擇資料夾內的所有模型。

若導入初期統一要以Toolbox零件庫做為資料庫，那麼要將沒被收錄在資料庫的模型補上並定義為ToolBox零件庫模型，例如 : 皮帶輪、馬達…等。承上節，步驟相同，將屬性狀態改為是即可。

於設定文件屬性視窗的左下角顯示所選屬性，點選顯示sldsetdocprop視窗，用來判斷模型的4種狀態，以及是否能成功的移除屬性 : 1.Nothing、2.No、3.Standard、4.Copied。

無法移除Toolbox屬性，模型沒有Toolbox資料庫的資料。

無法移除Toolbox屬性，該模型以前是被Toolbox資料庫控管的，但曾經被sldsetdocprop工具將屬性移除，成為普通模型。

Toolbox屬性可以被移除，模型來自Toolbox資料庫。

Toolbox屬性可以被移除，該模型是由資料庫另存新檔的出來的模型。

要進入這工具必須進入好幾個資料夾，才有辦法使用，所以通常會把它複製到其他位置，好方便執行，但這方法系統不成立會顯示錯誤提示視窗，只支援在預設位置，或是可以製作捷徑。

延伸閱讀➭

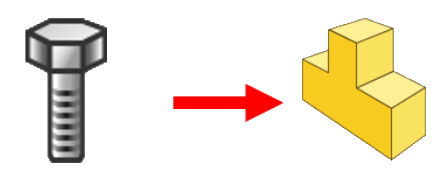

屬性狀態 : 否

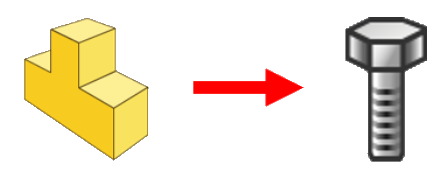

屬性狀態 : 是
