本篇文章說明在工程圖註解常會看到的 5 種屬性類型及使用方法 : 1. $PRP、2. $PRPSHEET、3. $PRPVIEW、4. $PRPMODEL、5. $PRPWLD。
內容目錄
1. $PRP

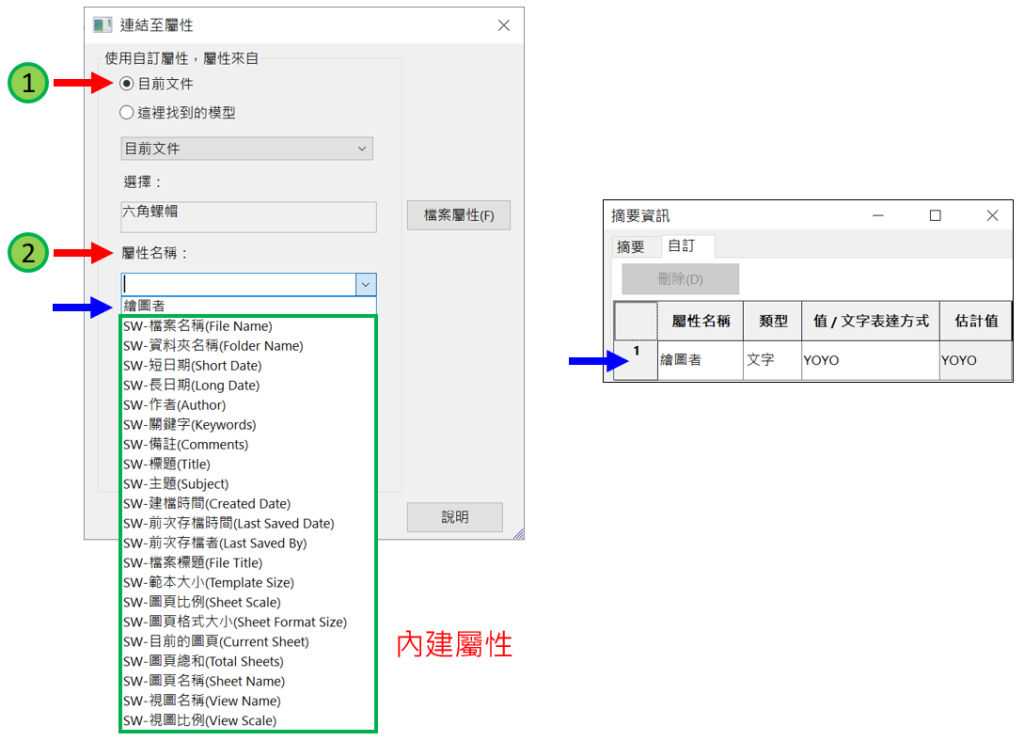

連結目前開啟的文件屬性，使用註解進入連結至屬性視窗，點選 1. 目前文件後展開 2. 屬性名稱清單顯示 SolidWorks 內建基本屬性 ( 綠框 ) 及自訂新增的屬性 ( 藍箭頭 )。
但這邊選擇 3. SW-檔案名稱(File Name)，查看評估值為 4. 螺絲螺帽，是目前開啟工程圖的檔案名稱。
2. $PRPSHEET

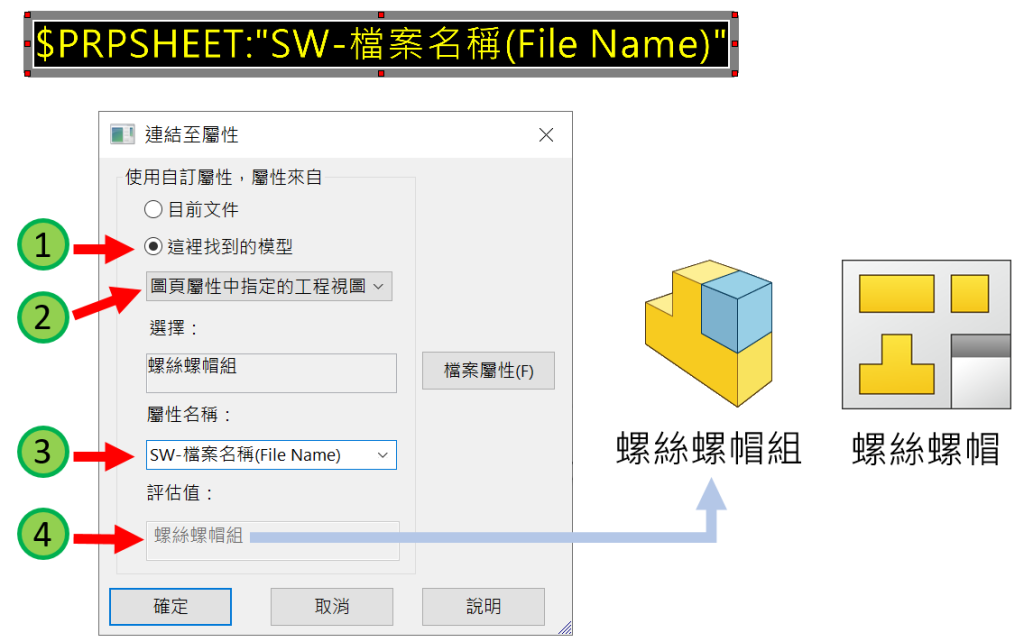

在工程圖連結3D模型檔案的屬性，可以使用在圖頁或工程圖視圖上，使用註解進入連結至屬性視窗，點選 1. 這裡找到的模型 ➠ 2. 圖頁屬性指定的工程視圖，將屬性名稱清單選擇 3. SW-檔案名稱(File Name)，查看評估值為 4. 螺絲螺帽組，是視圖內組合件模型的檔案名稱。
但如果一圖頁內有多個模型視圖，評估值則會顯示第一個加入工程圖的模型視圖屬性。
3. $PRPVIEW

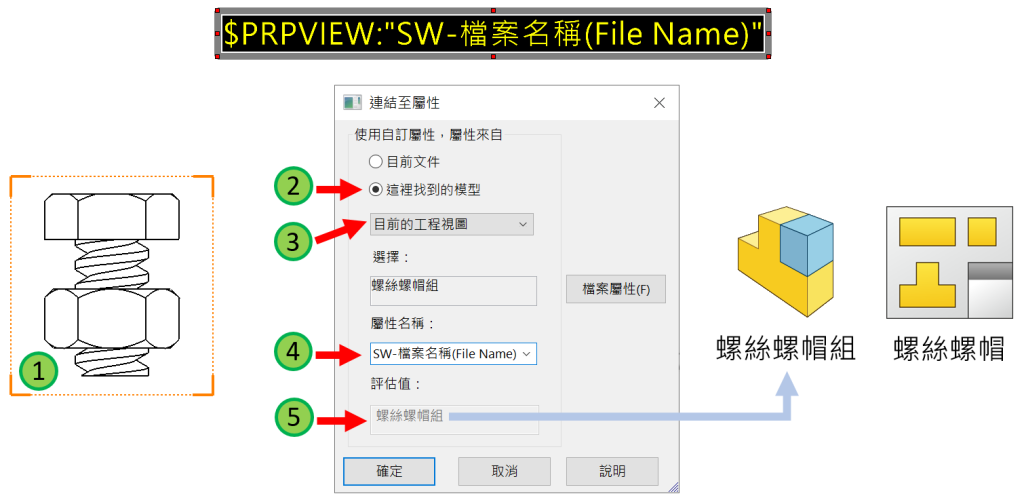

在工程圖連結特定視圖的模型屬性，快點2下 1. 視圖後使用註解進入連結至屬性視窗，點選 2. 這裡找到的模型 ➠ 3. 目前的工程視圖，將屬性名稱清單選擇 4. SW-檔案名稱(File Name)，查看評估值為 5. 螺絲螺帽組，是視圖內組合件模型的檔案名稱。
目前的工程視圖實務使用在一張工程圖紙上有多個模型視圖，例如 : 螺絲、螺帽…等，可以單獨指定某個視圖內模型的屬性。
4. $PRPMODEL
在工程圖連結工程視圖內特定模型的屬性，例如 : 在螺絲螺帽組合件的視圖，只要標示六角螺絲的檔案名稱。

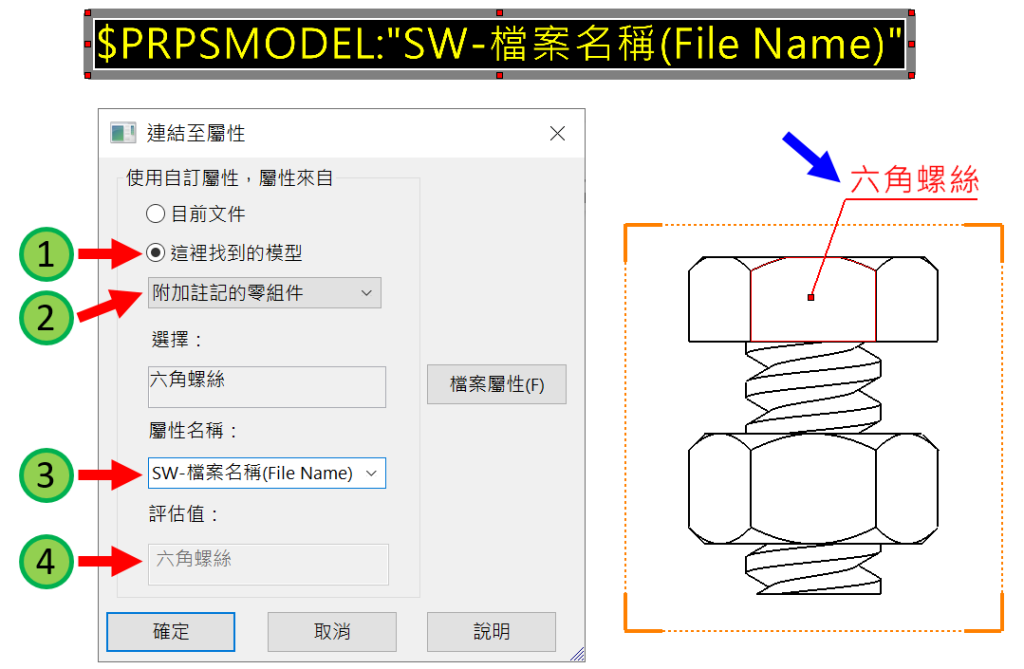

以導線註解點選六角螺絲模型後，在連結至屬性視窗選擇 1. 這裡找到的模型 ➠ 2. 附加註記的零組件，將屬性名稱清單選擇 3. SW-檔案名稱(File Name)，查看評估值為 4. 六角螺絲，是組合件視圖內的零件檔名。
5. $PRPWLD

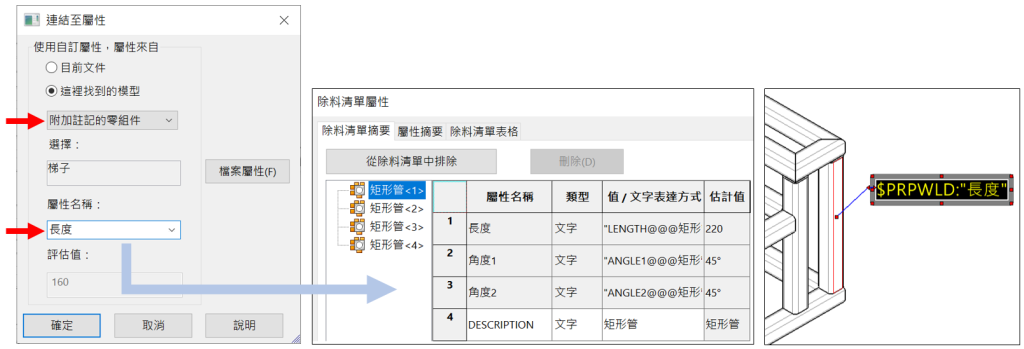

與上節相同，在連結至屬性視窗選擇附加註記的零組件，$PRPWLD屬性用於熔接模型連結除料清單屬性，例如 : 熔接長度。
