精選 SolidWorks 運用 Tab 鍵 6 種密技 | 快速鍵

1. 零件

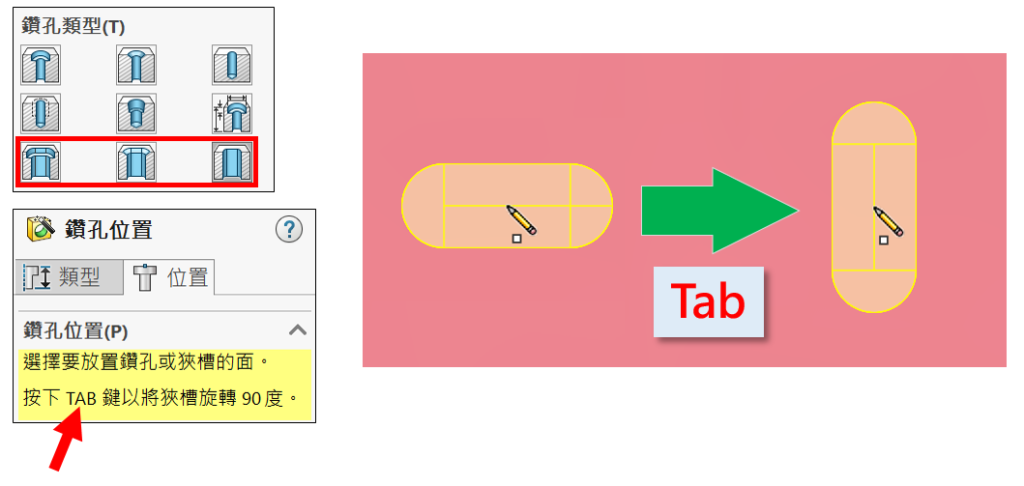

1-1. 異型孔狹精靈 : 狹槽

使用異型孔精靈的狹槽鑽孔時，按一下 Tab 鍵變更狹槽方向，例如 : 水平狹槽➠垂直狹槽，支援2022版。

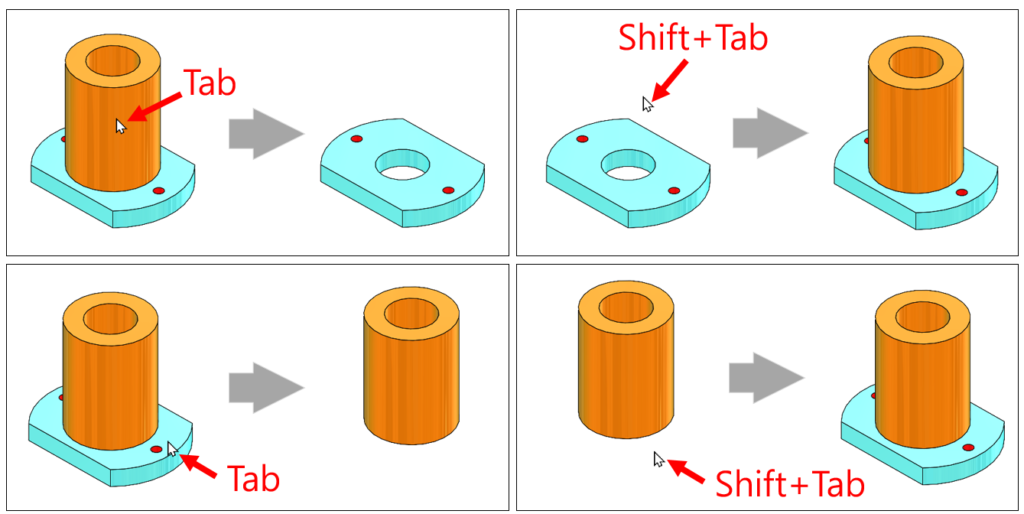

1-2. 隱藏本體

游標在模型本體上按一下 Tab 鍵，可以直接將本體隱藏，若要恢復本體顯示，游標在原來模型的位置使用 Shift+Tab，支援2016版。

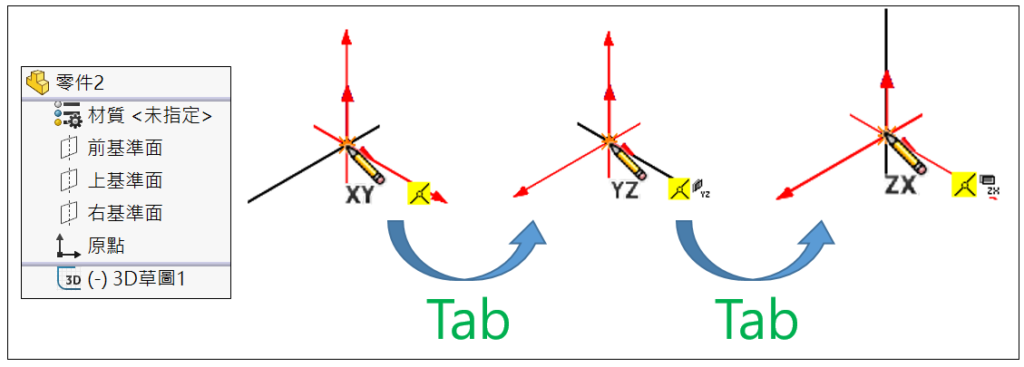

1-3. 3D草圖變更草圖平面

在3D草圖環境繪製草圖時，按一下 Tab 鍵循環變更草圖繪製平面，例如 : XY、YZ、ZX。

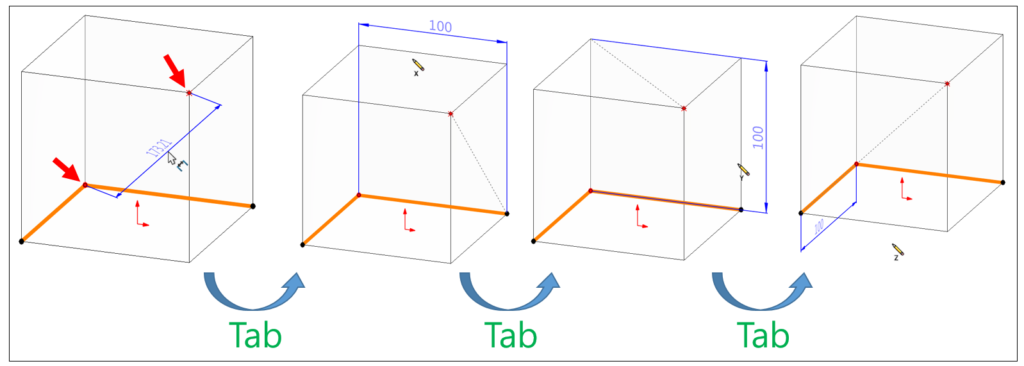

1-4. 3D草圖投影尺寸

在3D草圖環境標註空間尺寸時，按一下 Tab 鍵將尺寸變更為投影的尺寸，每按一下 Tab 鍵循環變更尺寸方位，例如 : 沿X、沿Y、沿Z。

2-1. 組合件

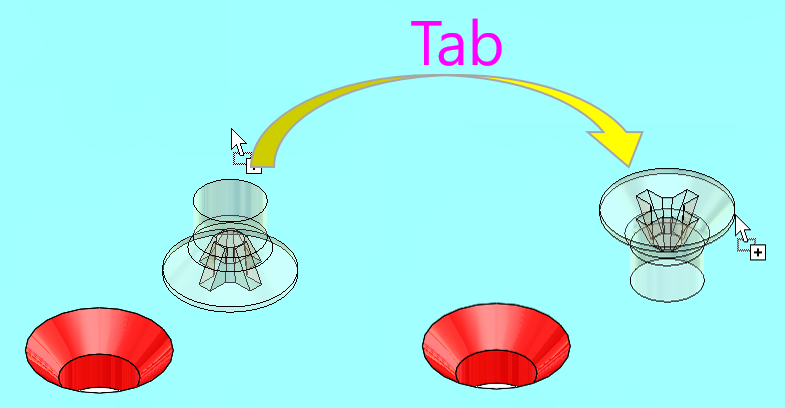

2-1. 反轉扣件方向

使用 SmartMates 智慧結合過程，若扣件方向顛倒，按一下 Tab鍵變更扣件結合方向，例如 : 將螺絲頭朝下修改為朝上。

3. 工程圖

3-1. 修改快速尺寸標註方向

在工程圖使用快速標註尺寸過程，按一下 Tab 鍵修改尺寸標註放置位置，例如 : 放置上方或下方、左邊或右邊。
