機構 ( Mechanism ) 是組成機器設備的重要元素,由 2 個以上的機件組成,當主動機件運動時,其他機件也會跟著運動。本篇文章將機構的運動方式以 SolidWorks Motion 方式繪製,讓大家能更容易查看。
內容目錄
1. 四連桿機構
四連桿機構( Four-Bar Linkage Mechanism )是最常見的平面連桿機構,組成條件最連桿的長度必須小於其他 3 連桿長度的總和,連桿間由鉸鏈固定,常用於各種機械設備,例如 : 自動化機械、機器人、運動機構 … 等。
-

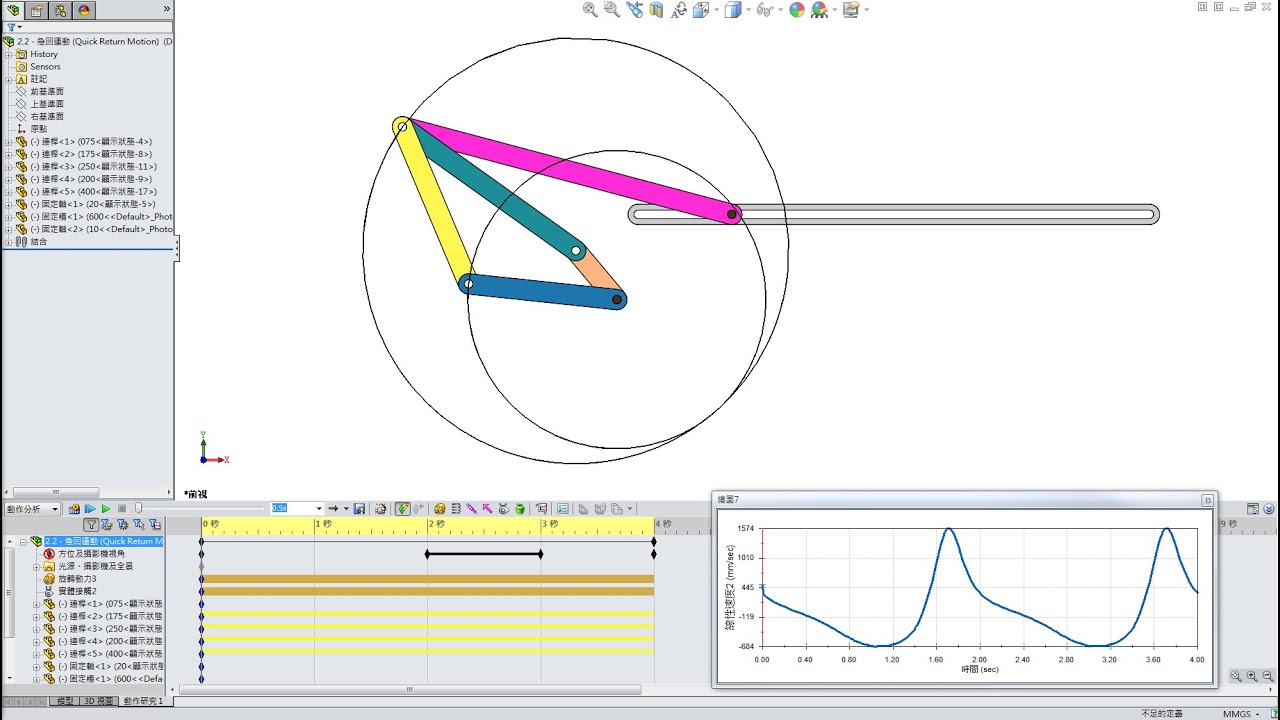

急回機構( Quick Return Mechanism)固定桿為最短桿,運動過程無死點發生,主要特點:
不對稱運動週期:運動週期不對稱。前進行程較慢,返回行程較快。
高效能量利用:縮短回程時間,提高設備工作效率,適用往復頻繁運動的動作,例如 : 金屬加工機床(如刨床、磨床)等。
簡單結構:由曲柄、滑塊、連桿等基本機械元件組成,結構相對簡單,便於製造和維護。

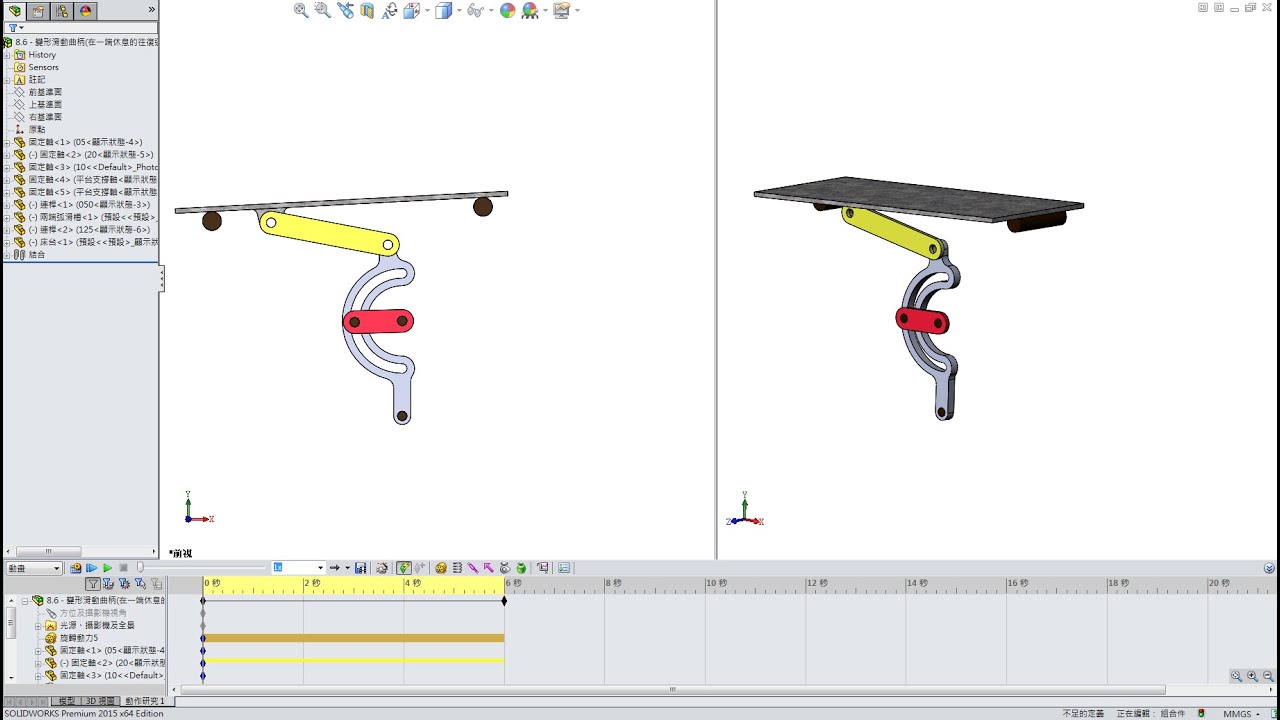

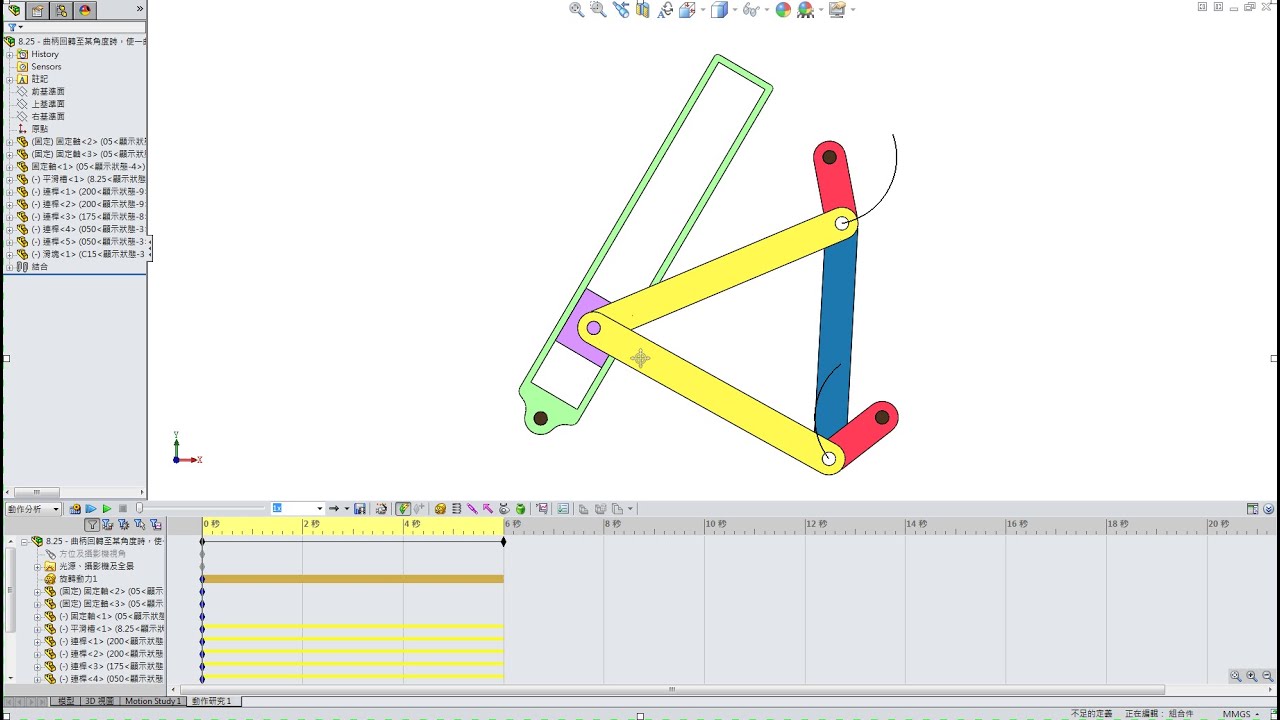

急回機構-1 -
急回機構(Quick Return Mechanism)

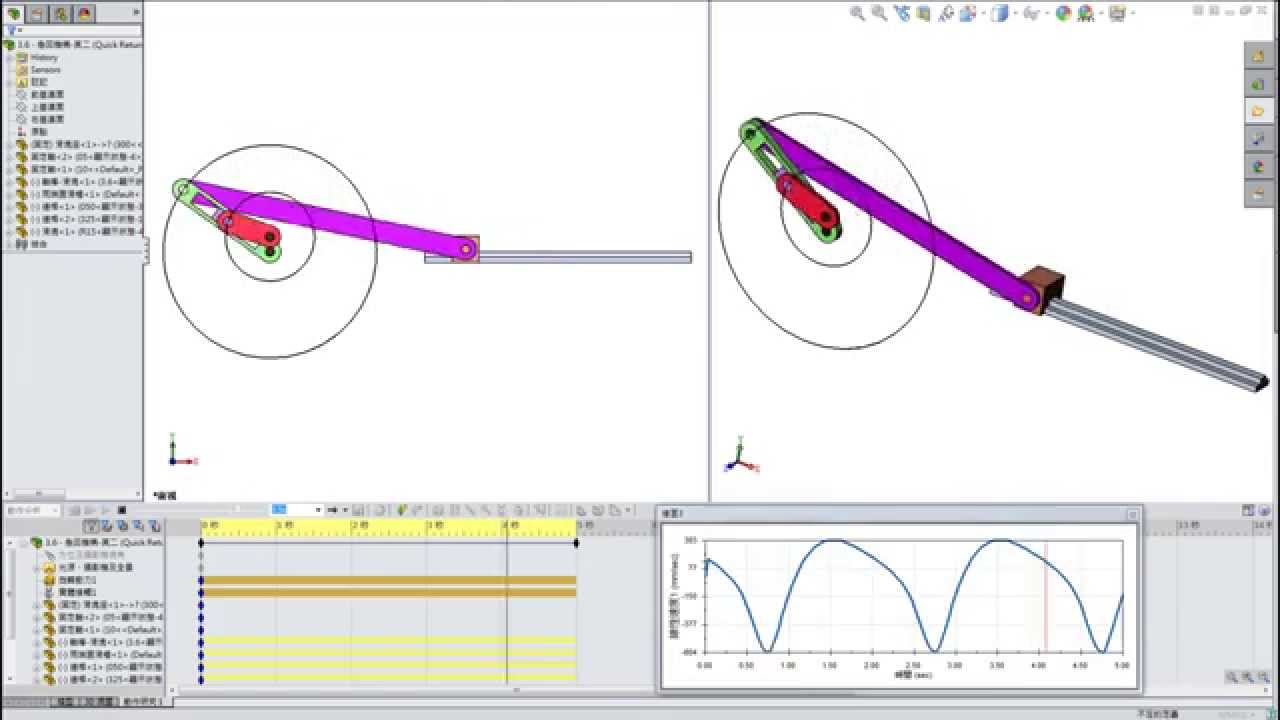

急回機構-2 -
曲柄搖桿機構(Crank Rocker Mechanism)是平面四桿機構,由曲柄、連桿、搖桿和機架組成,主要特點:
曲柄和搖桿的組合:由連續旋轉運動的曲柄和往復左右擺動的連桿組成。
非對稱運動:當曲柄進行等速旋轉,搖桿會呈現不對稱擺動,表示速度會在不同位置產生變化。
運動轉換:能將連續旋轉運動轉換為往復擺動運動。
傳動穩定性:當曲柄旋轉,搖桿的擺動相對穩定,因此適合需要穩定運動場合。
工作可靠性高:該機構工作可靠,耐用性強,適用長時間運行的工業設備。

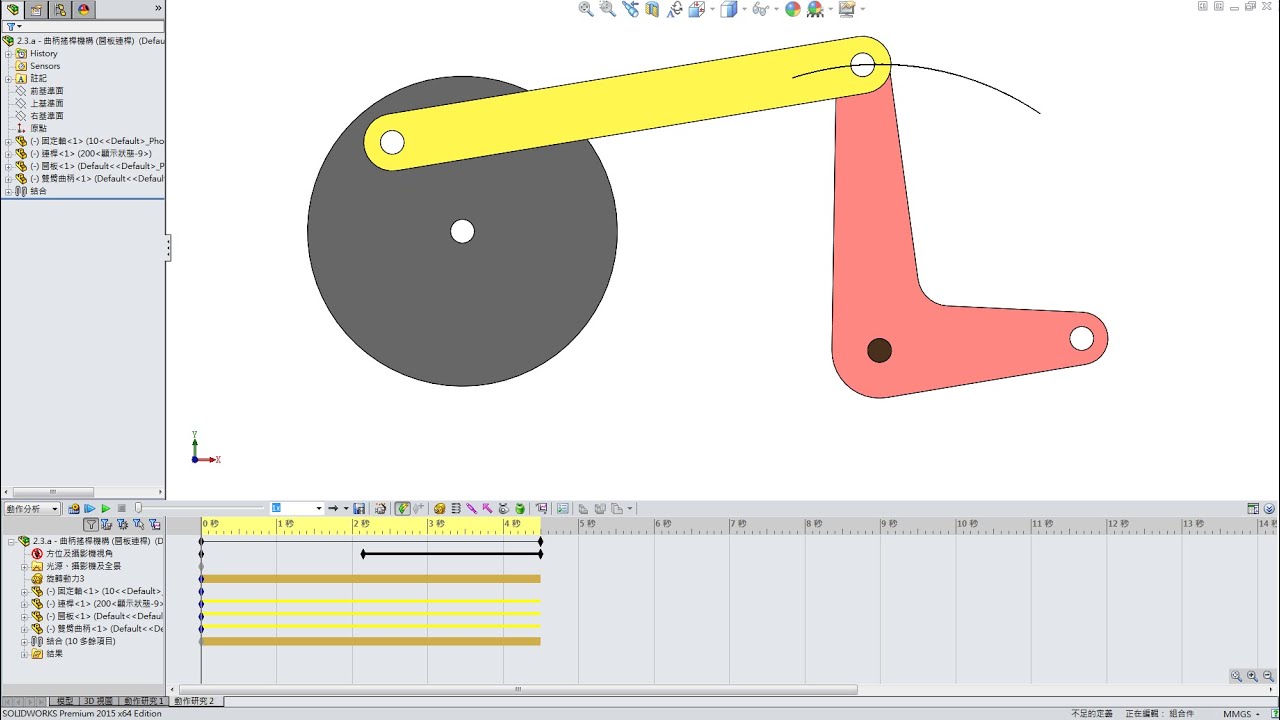

曲柄搖桿機構 : 圓板 -

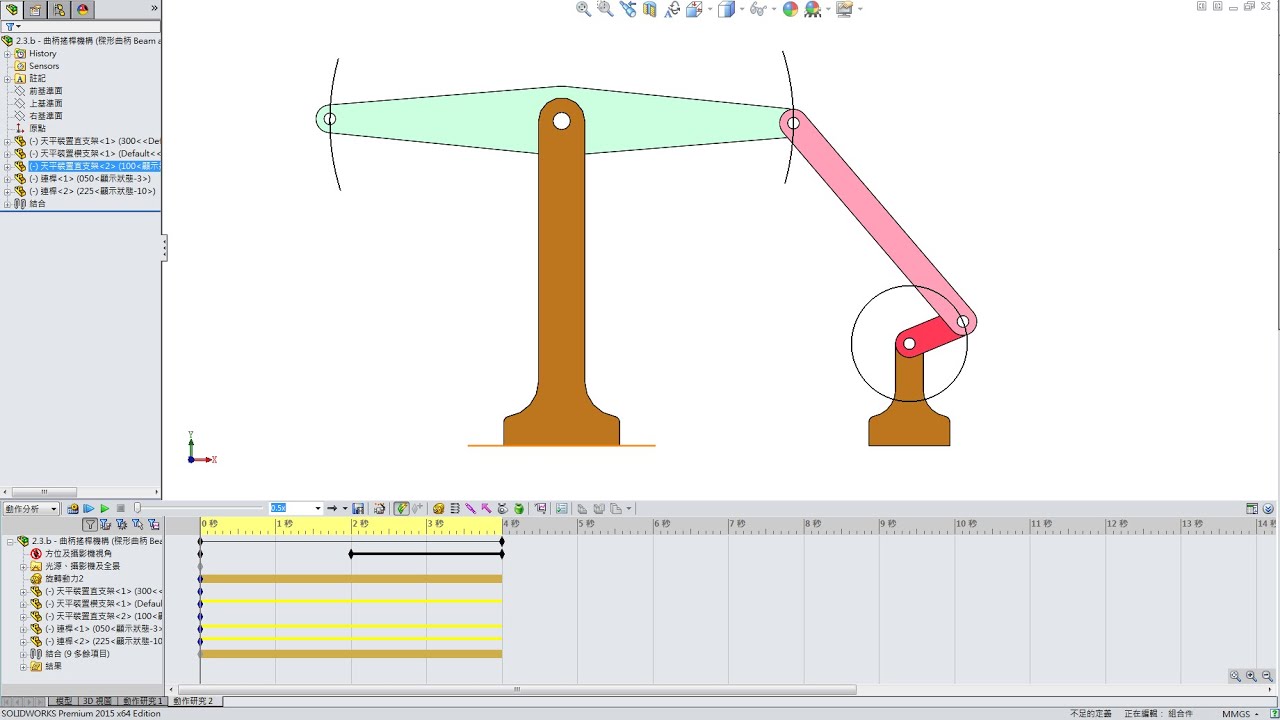

樑形曲柄機構(Beam and Crank Mechanism)由曲柄和相似樑的長搖桿組成,主要特點:
樑形搖桿設計:機構中的搖桿為樑狀,此種設計有助於提供更長的擺動範圍和更大的傳動力臂,在運動轉換過程能夠產更大力矩。
擺動角度大:搖桿(樑)通常比一般的搖桿更長,能夠在較大的擺動範圍工作。
結構穩定:樑形搖桿設計增強了整體結構的穩定性和強度,適合承受較大負荷或應力,特別是在需要持續運動和負重的場合。
運動平穩:由於能夠提供相對較大的運動阻尼和慣性,因此機構運動相對平穩,適用於需要穩定運動的設備。
用途多樣:樑形曲柄機構廣泛應用於需要長擺動行程和穩定運動的設備中,例如 : 蒸汽機、船舶的推進裝置、鍛造機械、重型起重設備以及某些傳統工業機械中。
動力放大效果:能夠實現較好的動力放大效果,通過延長搖桿的長度,可以將曲柄提供的動力轉換為更大的擺動力或力矩。
曲柄搖桿機構 : 樑形 -
伸縮鉗機構(Lazy Tongs Mechanism),又稱懶人鉗機構或剪式機構(Scissor Mechanism),可進行伸縮運動的機械結構。主要特點:
剪式結構:由多個鉸接在一起的交叉連桿,形成相似於剪刀的運動結構,因此也稱為剪式機構。
可伸縮性:能在垂直或水平方向進行伸縮運動。當機構一端受到外力推動時,整個機構可以像手風琴伸長或縮短,適用需伸縮應用的場合,例如 : 起重平台、摺疊梯和展覽架 ...等。
結構簡單:由於只使用連桿和鉸鏈,組裝和維護較為簡便。
力的傳遞均勻:連桿之間的力和運動是均勻傳遞的,使機構在運動過程保持良好穩定和平衡性。
可擴展性強:該機構可擴展性很強,可根據實際需求增加或減少連桿數量調整最大伸長或收縮長度。
應用範圍廣泛:廣泛應用於各種需要伸縮運動的裝置,例如 : 電動摺疊門、舞台伸縮設備、剪叉式高空作業平台、工業機械手臂和其他伸縮機構 ...等。
手動或自動操作:機構可以手動或安裝驅動裝置(電動機、液壓裝置) 實現自動操作,靈活性較高。
伸縮鉗 -
變形四連桿機構 (Altered Mechanisms of Quardric Chain) 是在平面四連桿機構的基礎上進行改變的機械結構。
這類機構常改變四連桿機構中連桿的長度、連接方式或運動軌跡來實現不同的運動特性和功能。
變形四連桿機構 -
偏心輪及連桿機構(Eccentric and Link Mechanism)以偏心輪做旋轉運動使連桿運動的機械結構。主要特點:
偏心運動:輪子旋轉中心與幾何中心不重合,在旋轉過程產生不規則運動軌跡。
連桿運動轉換:偏心輪旋轉會引起連桿往復運動。連桿會根據偏心輪的旋轉角度和位置產生相應的線性或往復運動。
非對稱運動:由於偏心輪的非對稱性,連桿運動是不均勻的,能夠產生特定運動模式,例如 : 振動、往復運動或非線性運動。
簡單結構:偏心輪及連桿機構的結構相對簡單,由偏心輪、連桿和支架組成,容易製造和維護。
可調節性:調整偏心輪的偏心距離,可以改變連桿的運動特性,例如 : 振幅和頻率。
偏心輪及連桿 -

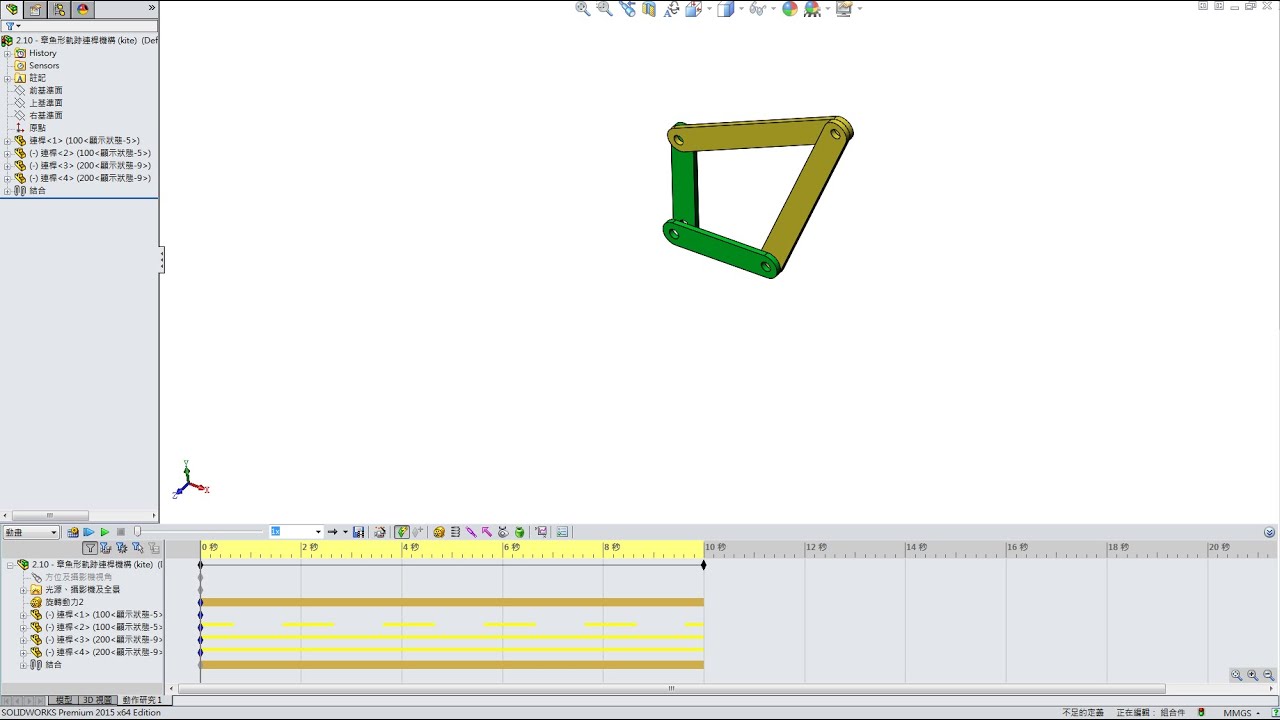

章魚形軌跡連桿機構(Octopus-Shaped Trajectory Linkage Mechanism),又稱Kite 機構。
是一種複雜的連桿機構,主要特點:
複雜的運動軌跡:能夠實現複雜的空間運動軌跡。連桿末端運動軌跡類似於章魚觸手運動,適用需要複雜運動的場合。
多點控制:由多個連桿組成,通過複雜鉸鏈結構相互連接,允許多個控制點,使整體機構可以進行精確的多點控制。
高靈活性:機構有高度靈活性,適合實現多自由度運動和複雜操作。
非標準連桿配置:章魚形軌跡連桿機構通常採用非標準的連桿長度和配置,這使得它能夠產生各種特定的運動模式和軌跡形狀。
章魚形軌跡連桿機構 -
又稱Molgan水輪,水蹼從水面垂直出入,對水的作用最有效。
Buchanan 攪拌輪
2. 滑動曲柄機構
滑動曲柄機構( Slider-Crank Mechanism )以滑塊、連桿(曲柄)和機架組成,常用來轉換運動方式,將往復運動➜旋轉運動或是旋轉運動➜往復運動,例如 : 發動機 ( 燃燒產生的直線運動轉換為旋轉運動 )、壓縮機( 旋轉運動轉換為直線運動 )。
-
滑動曲柄機構及其變形-1
-
滑動曲柄機構及其變形
-

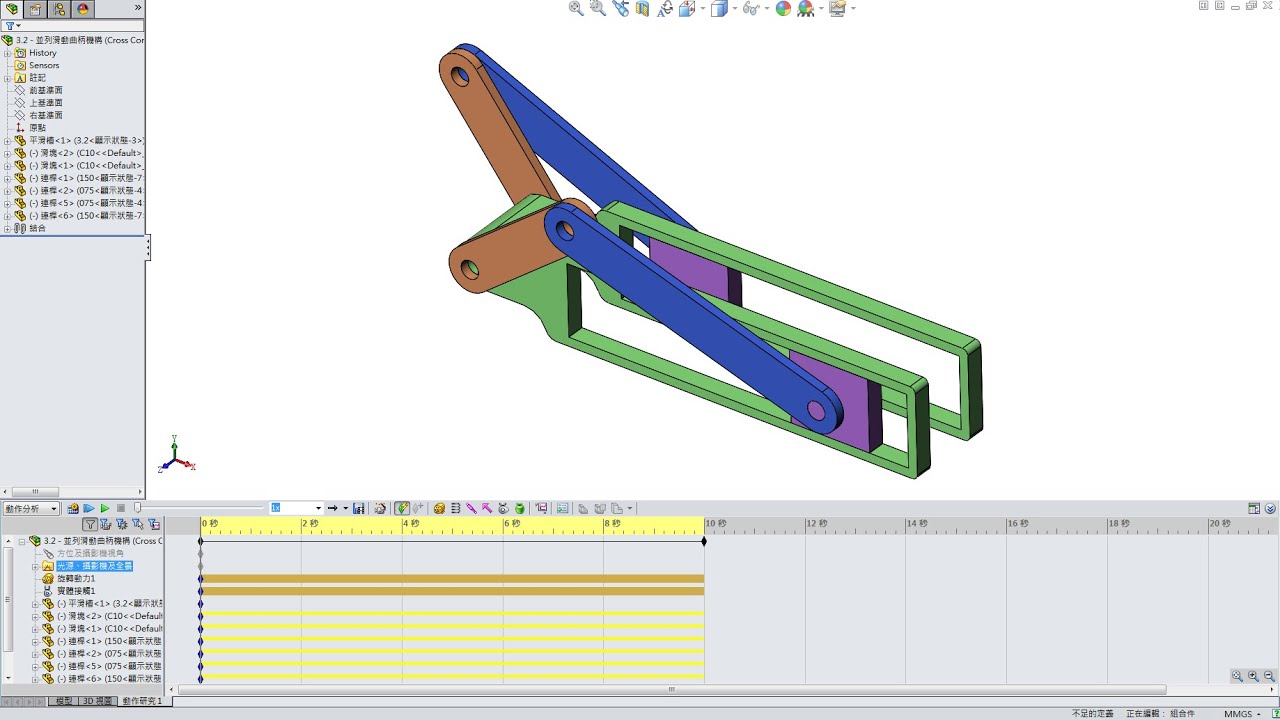

並列滑動曲柄機構 ( Cross Compound Slider Crank ) :
棕色連桿安裝在同軸做旋轉運動,2連桿為90度夾角,進行連續旋轉運動,在死點不會喪失迴轉力。
並列滑動曲柄機構-1 -
並列滑動曲柄機構 ( Cross Compound Slider Crank ) 左右連桿共用連續旋轉連桿,在死點位置不會失去動力。
並列滑動曲柄機構-2 -
又稱轉動滑塊連桿組。
並列滑動曲柄機構-3 -
回行連桿
-
又稱偏位滑塊曲柄機構,此種機構效率不高。
急回機構-1 -
又稱
急回機構-2 -
急回機構-3
-
附槽曲柄
-
肘節裝置沖床 (Toggle Joint Press) 又稱等腰滑塊,可以使用很小的力量產生很大的輸出力。
肘節裝置沖床-1 -
肘節裝置沖床-2
-
吊索指示器 ( Indicator) 機構路徑近似直線運動,可用來製作放大或縮小比例的運動。
吊索指示器 -
中心配重調速器(Center Weight Governor)利用旋轉運動產生的離心力來實現速度調節。當旋轉速度快、離心力越大,兩球會向外張開及升高,若旋轉速度減慢,效果會相反。
中心配重調速器
3. 交叉滑動曲柄機構
交叉滑動曲柄機構( Crossed Slider-Crank Mechanism )是滑動曲柄機構的變形,特色是滑塊做直線滑動,而連桿與滑塊形成交叉結構,常應用於往復壓縮機、搖擺驅動系統…等。
-
蘇格蘭軛 (Scotch yoke)
藍色曲柄作連續旋轉運動,使棕色連桿進行左右直線運動。
蘇格蘭軛-1 -
蘇格蘭軛-2
-
交叉滑動偏心輪
-
等腰連桿機構
-
Snyder梁規
-
Wamzer針桿
4. 平行機構
平行機構( Parallel Mechanism )又稱並聯機構,連桿通常以平行狀態組成,常用於並聯機器人、飛行模擬器…等。
主要特點 :
- 高剛性和高負載能力: 多條連桿可同時分擔負荷,具有較高剛性和承載能力。所以能在保持精度的同時承受較大外部負荷。
- 高精度和穩定性:並聯結構可減少機械變形或位移導致的精度誤差,提高精度和穩定性,所以常在高精度的場合使用,例如 : 機器人操作臂、精密加工設備。
- 運動靈活性和多自由度:機構可有 3 ~ 6 個自由度,實現多方向運動。
- 結構緊湊:通常連桿會直接連接至固定位置,佔用空間小,適用空間受限的應用。
-
平行尺-1
-
平行尺 -2
-
平行尺-3
-

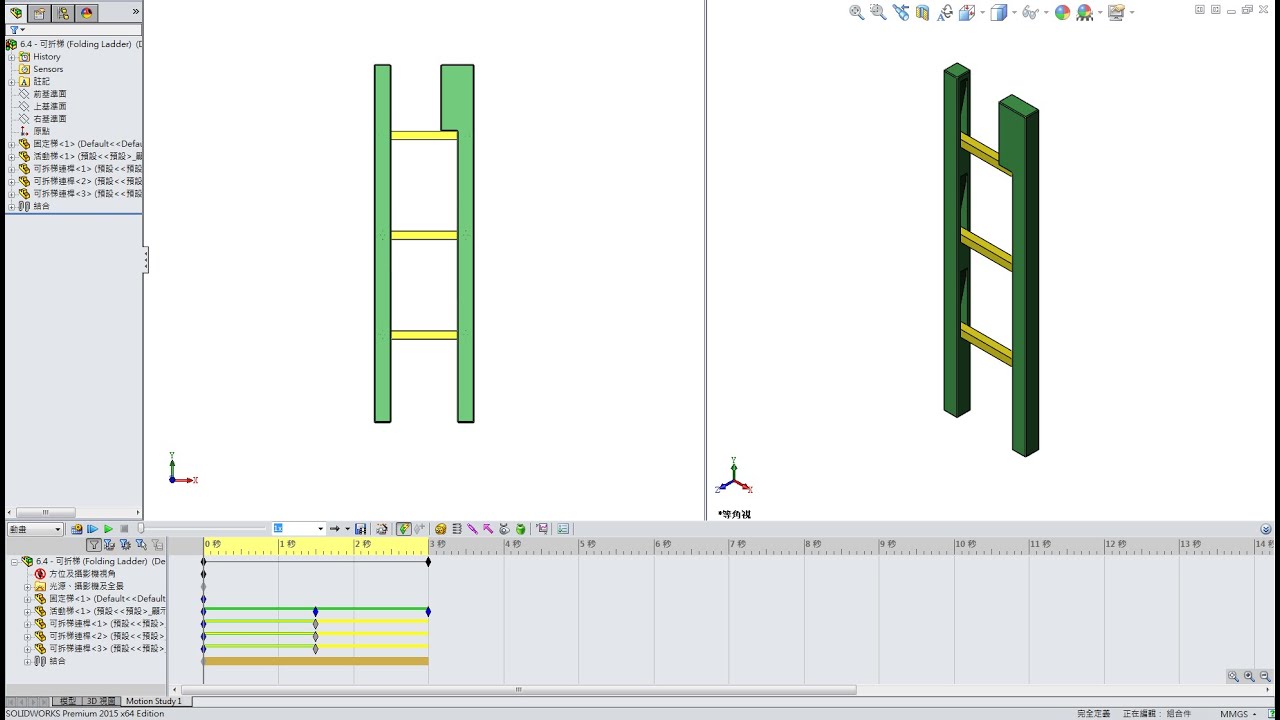

可折梯
-

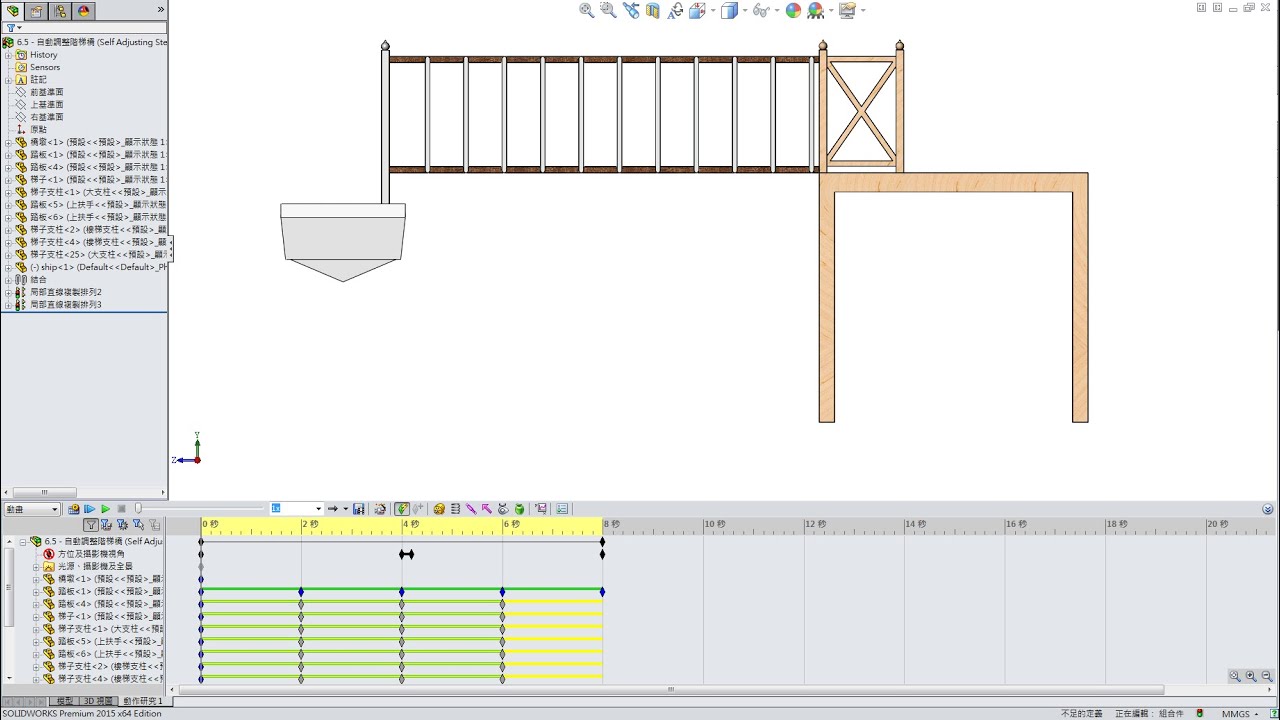

自動調整階梯橋
-

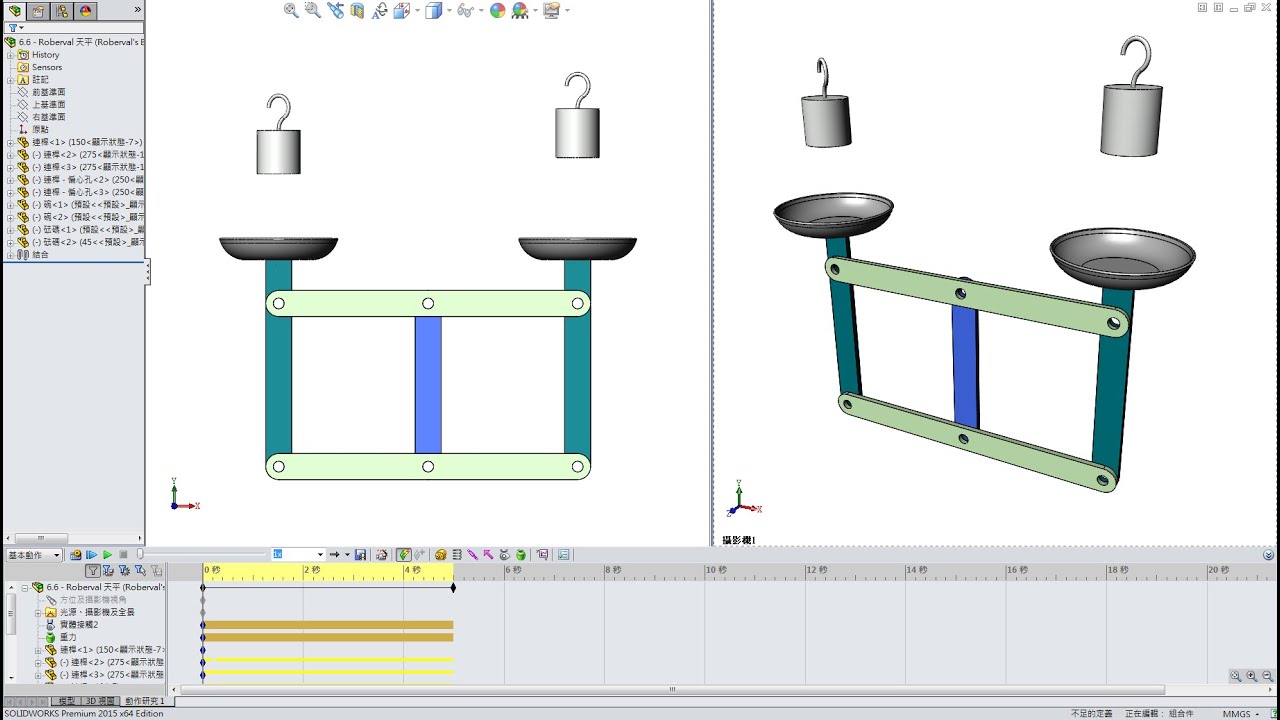

勞勃佛天平
-

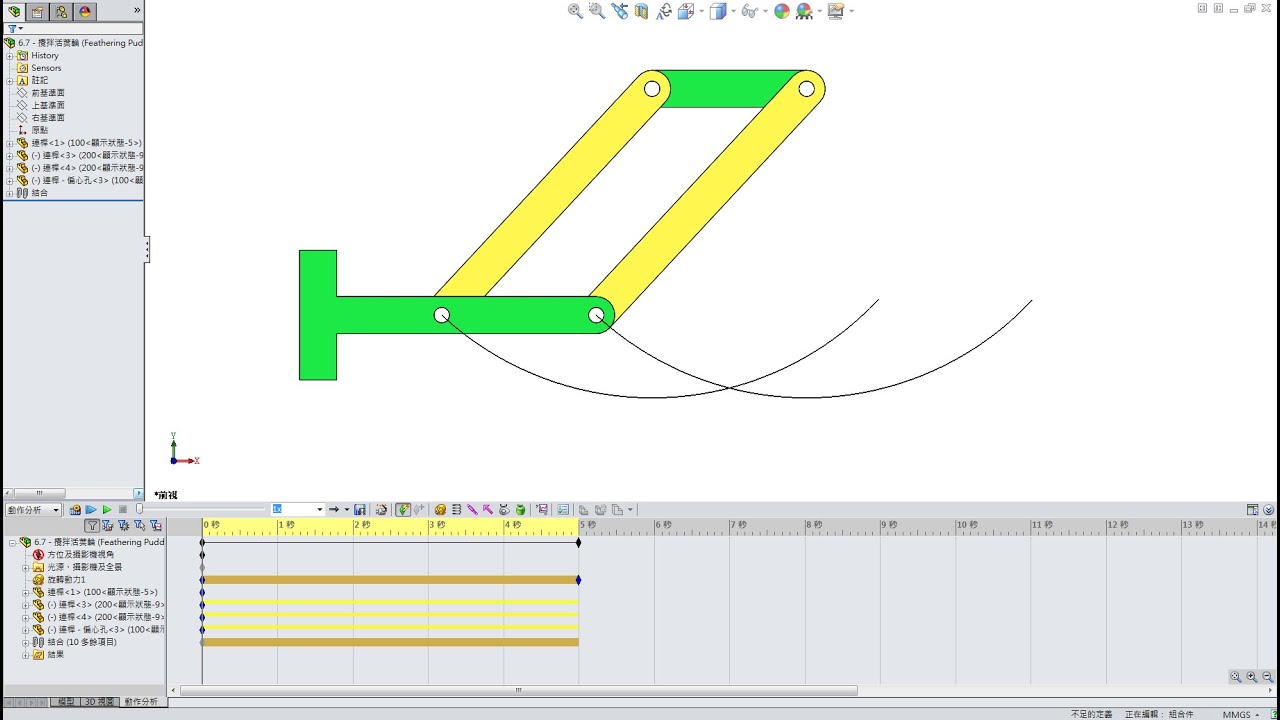

攪拌活葉輪
-
萬能繪圖儀
-
複式直交平行曲柄
-

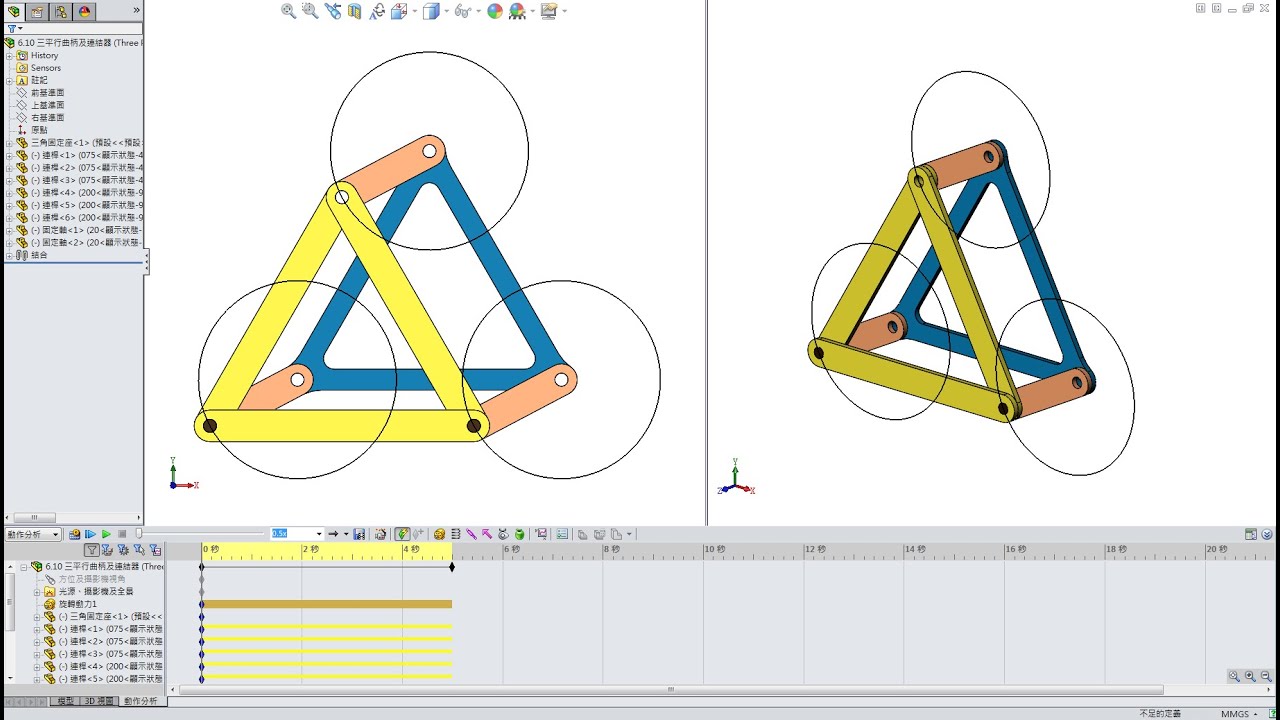

三平行曲柄及連結器-1
-
三平行曲柄及連結器-2
-
不可思議的槓桿
-

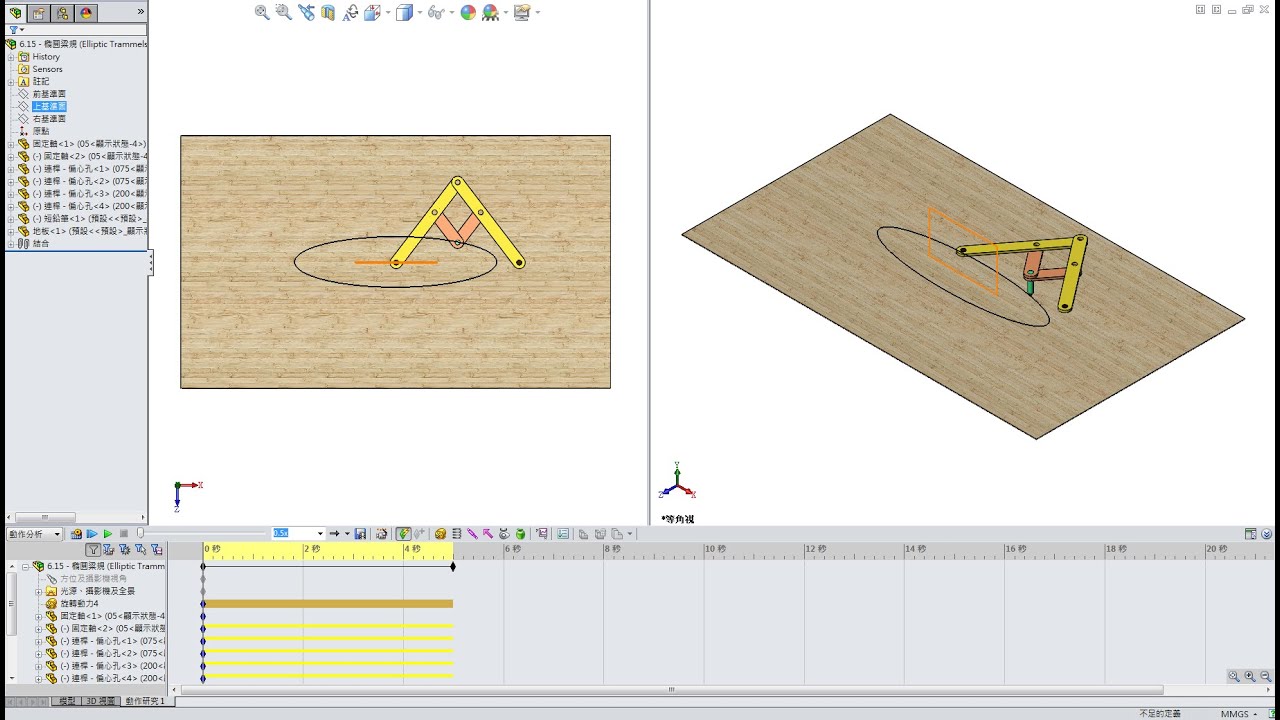

橢圓粱規
-
中心配重調速器
5. 變形機構
變形機構 = 四連桿機構+滑動曲柄機構+交叉滑動曲柄,延伸的機構設計。
-
曲柄與滾輪
-
曲柄搖桿與橢圓曲柄-1
-
曲柄搖桿與橢圓曲柄-2
-
變形滑動曲柄-1
-
變形滑動曲柄-2
-

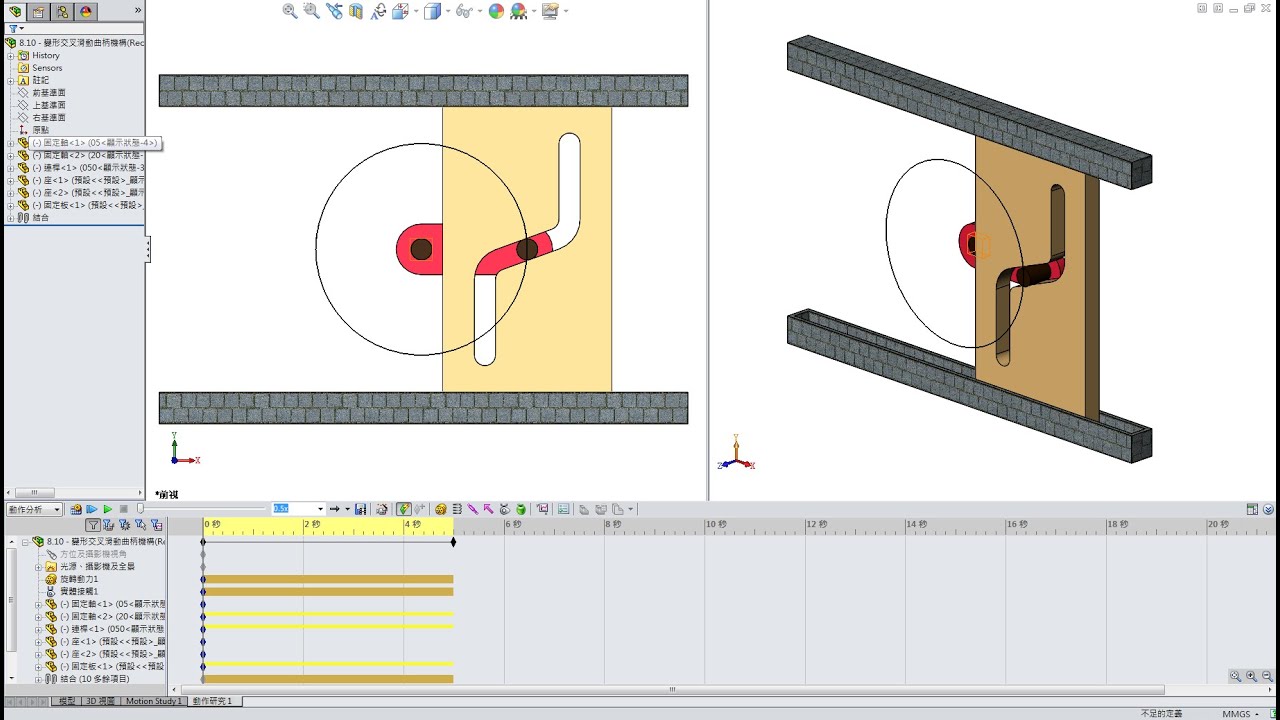

變形交叉滑動曲柄機構-1A
-
變形交叉滑動曲柄機構-1B
-
變形交叉滑動曲柄機構-2
-
變形交叉滑動曲柄機構-3
-
Rapson滑動機械
-
Rapson變形滑動機構
-

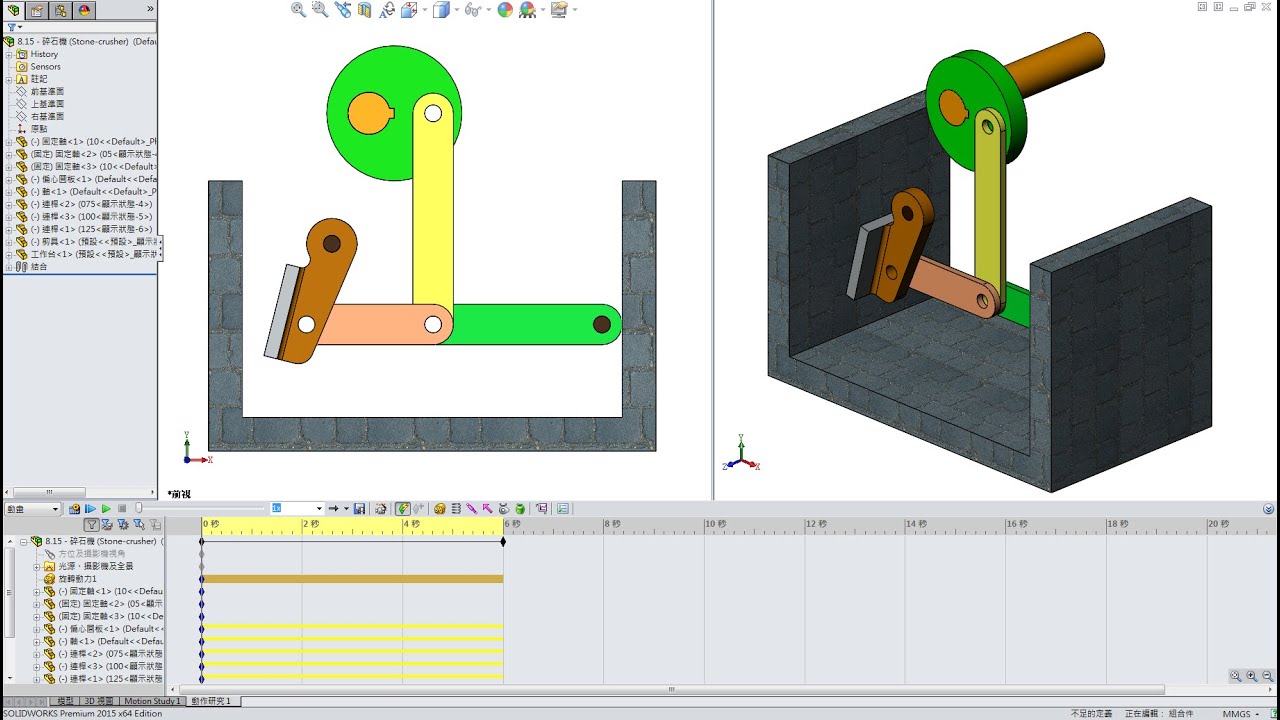

碎石機
-

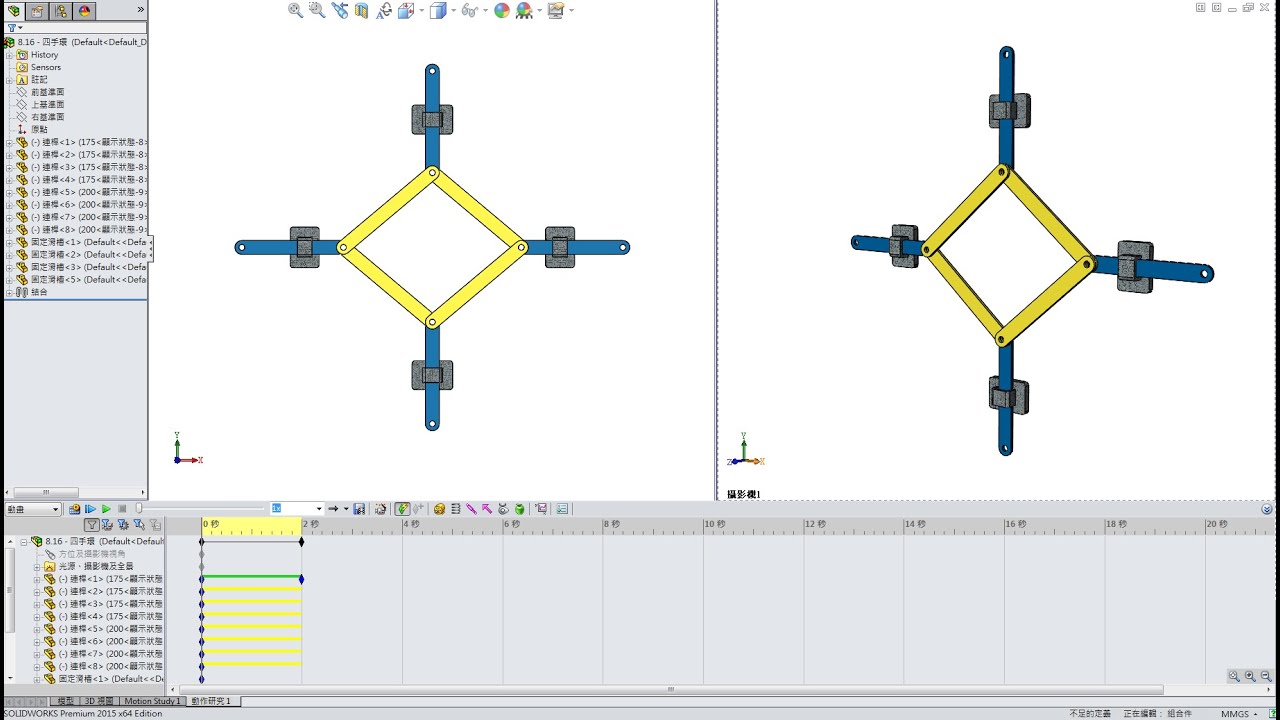

四手環
-

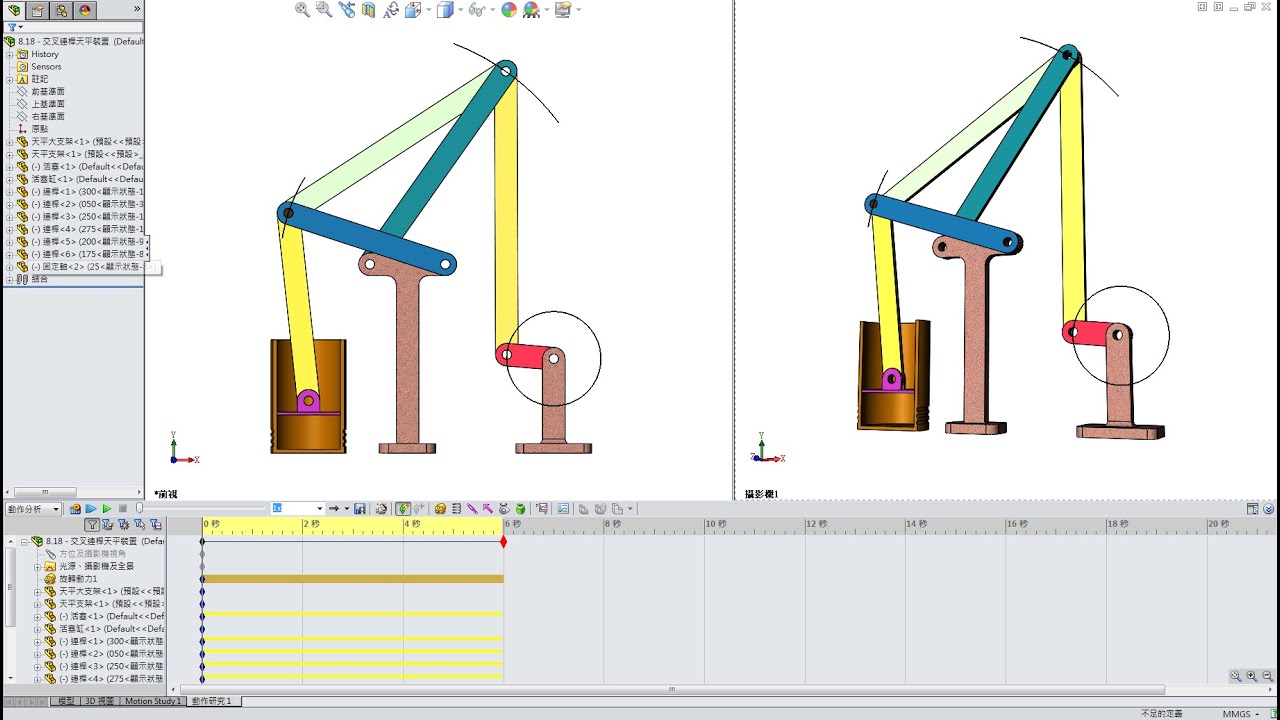

交叉連桿天平裝置
-
對偶膨脹滑動曲柄
-
扇形滑動曲柄
-
曲柄靜止機構-1
-
曲柄靜止機構-2
-

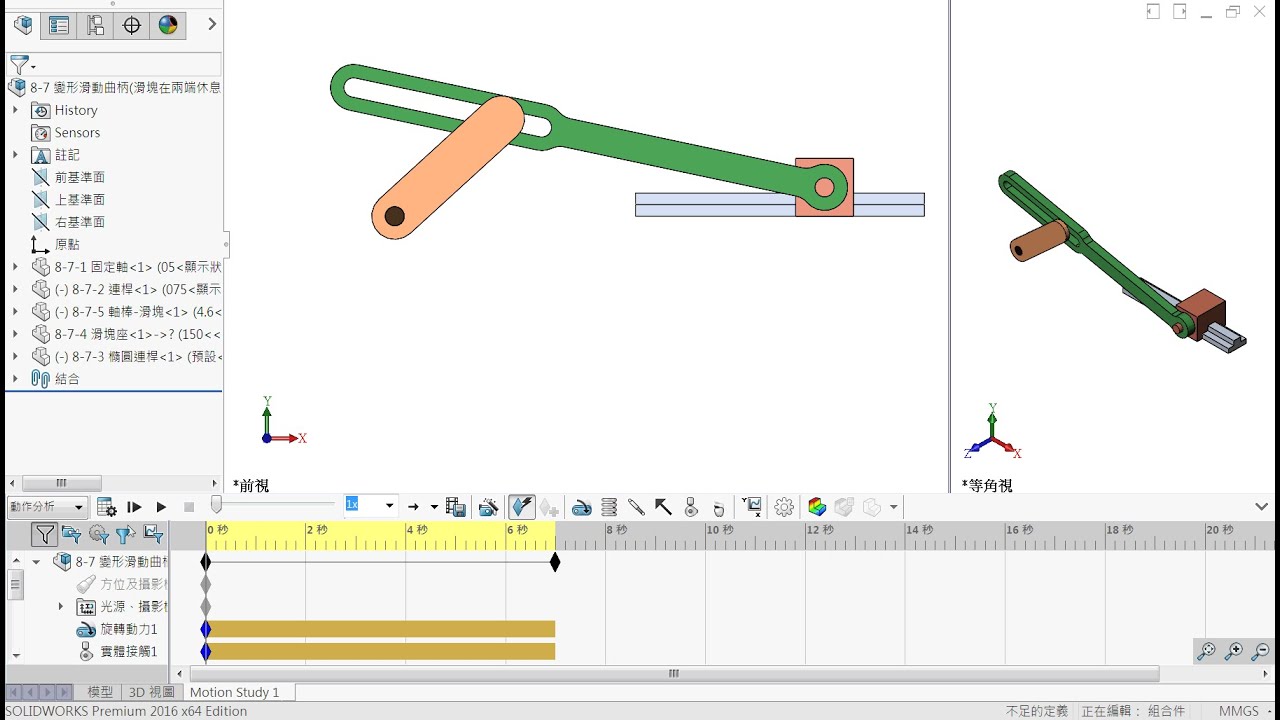

變形滑動曲柄
6. 直線運動機構
直線運動機構( Linear Motion Mechanism )在進行運動過程,連桿中的某一點不藉由在滑槽運動,也可達到直線運動,常用於機械工程、製造、自動化設備、運輸系統 …等。
-

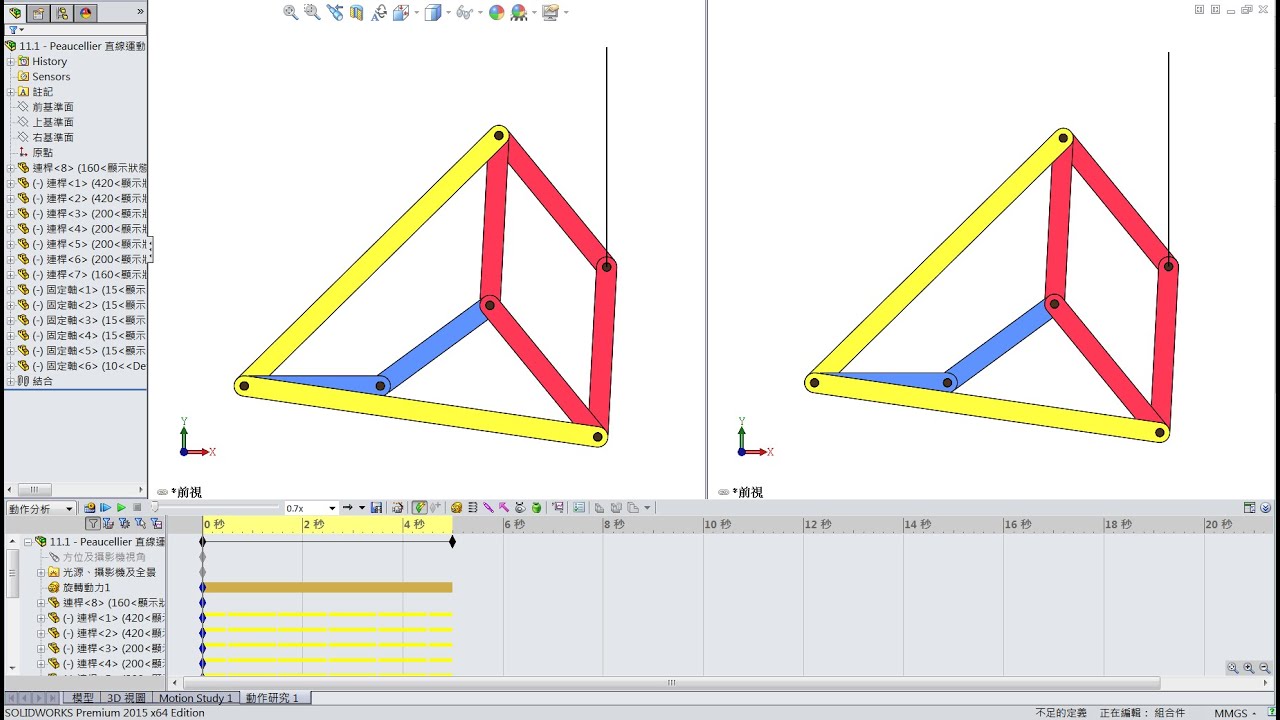

Peaucellier 直線運動
-
Hart 直線運動
-
Bricard 直線運動
-
kempe 直線運動-1
-
kempe 直線運動-2
-
kempe 直線運動-3
-
Hiscox直線運動
-
使用3個正齒輪的直線運動
-

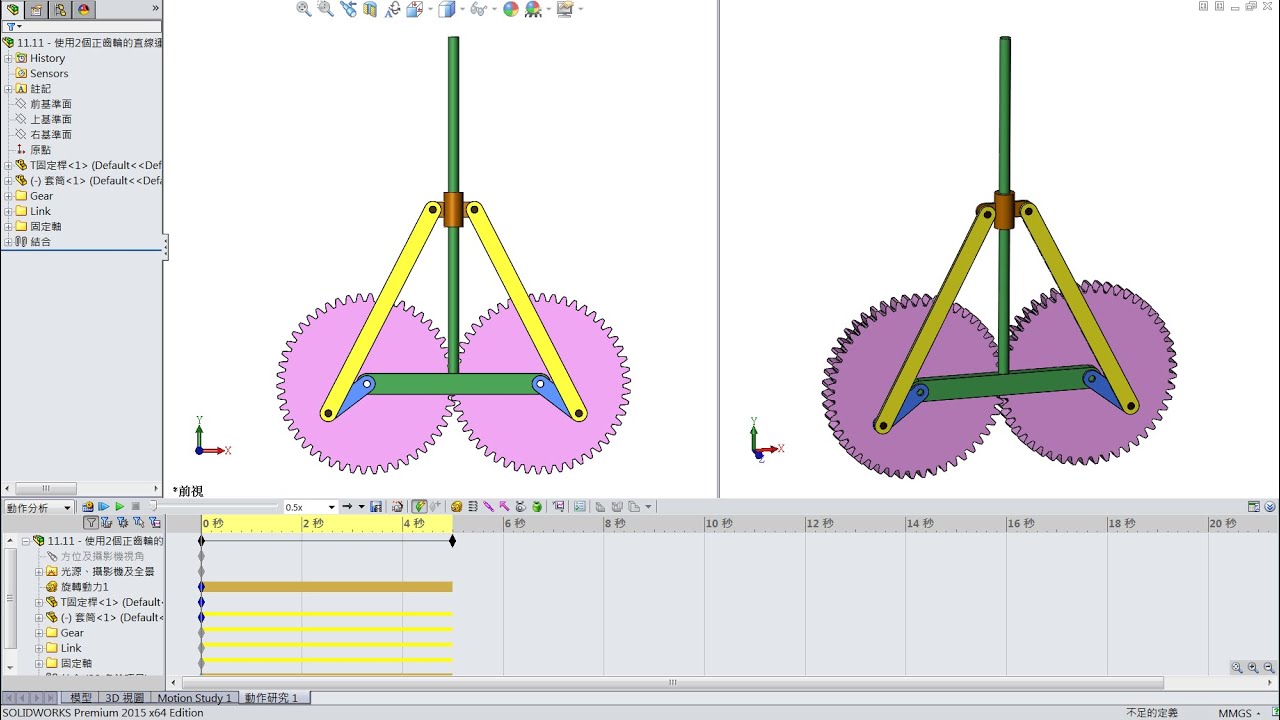

使用2個正齒輪的直線運動
-
White 直線運動
-

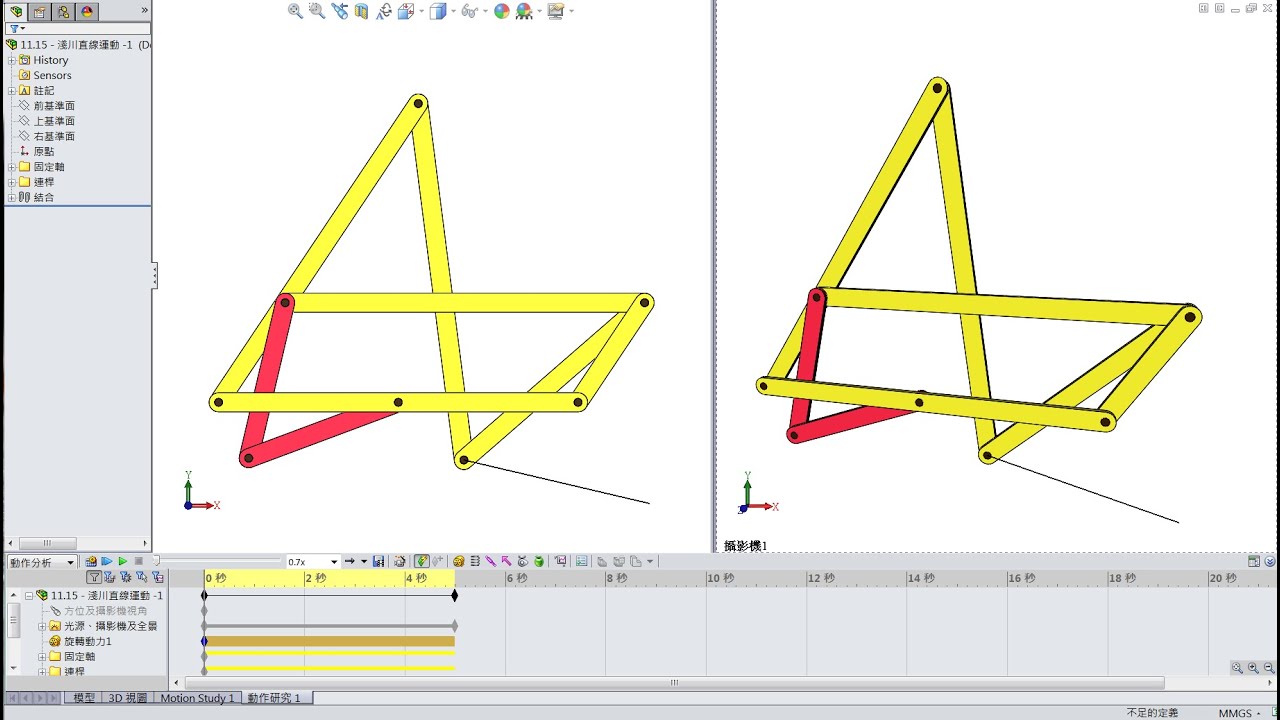

淺川直線運動 -1
-
淺川直線運動 -2
-
淺川直線運動 -3
-
司羅氏直線運動
7. 近似直線運動機構
近似直線運動機構( Approximate Straight-Line Motion Mechanism )是直線運動機構的延伸,機構中的某一點可產生近似直線的運動軌跡,雖然不能產生精確的直線運動,但這種近似性是可以被接受的,例如 : 瓦特 ( Watt ) 機構、Rovert 機構 …等。
-
蝗蟲形近似直線運動
-
kempe 及 Tchedicheff 近似直線運動
-
Watt 近似直線運動-1
-

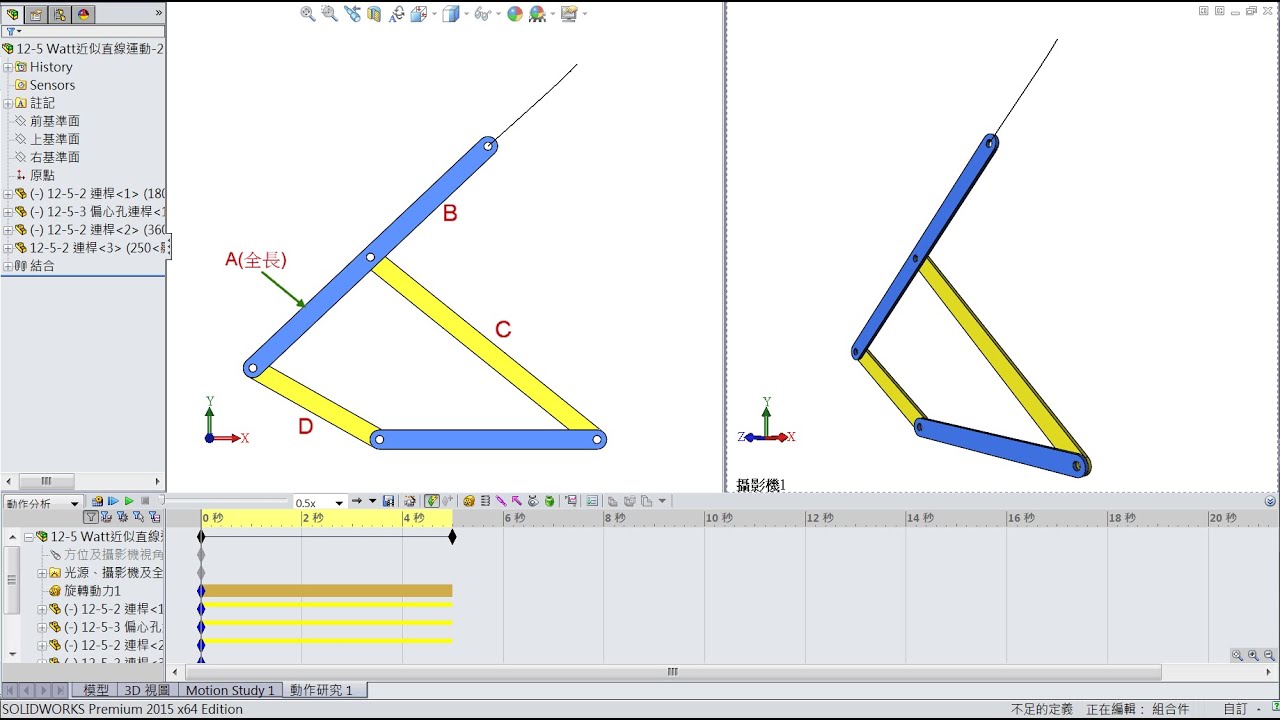

Watt近似直線運動-2
Watt 近似直線運動-2 -
Rovert近似直線運動
-
貝殼形近似直線運動
-

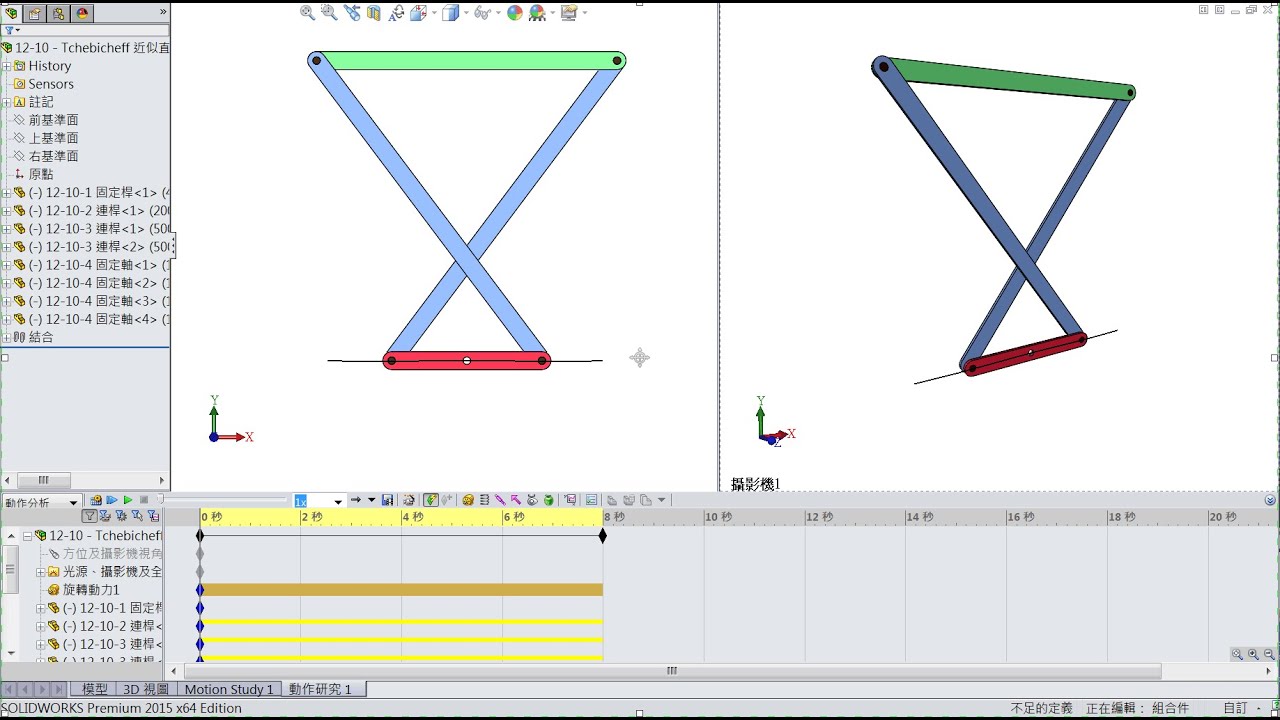

Tchebicheff 近似直線運動
-

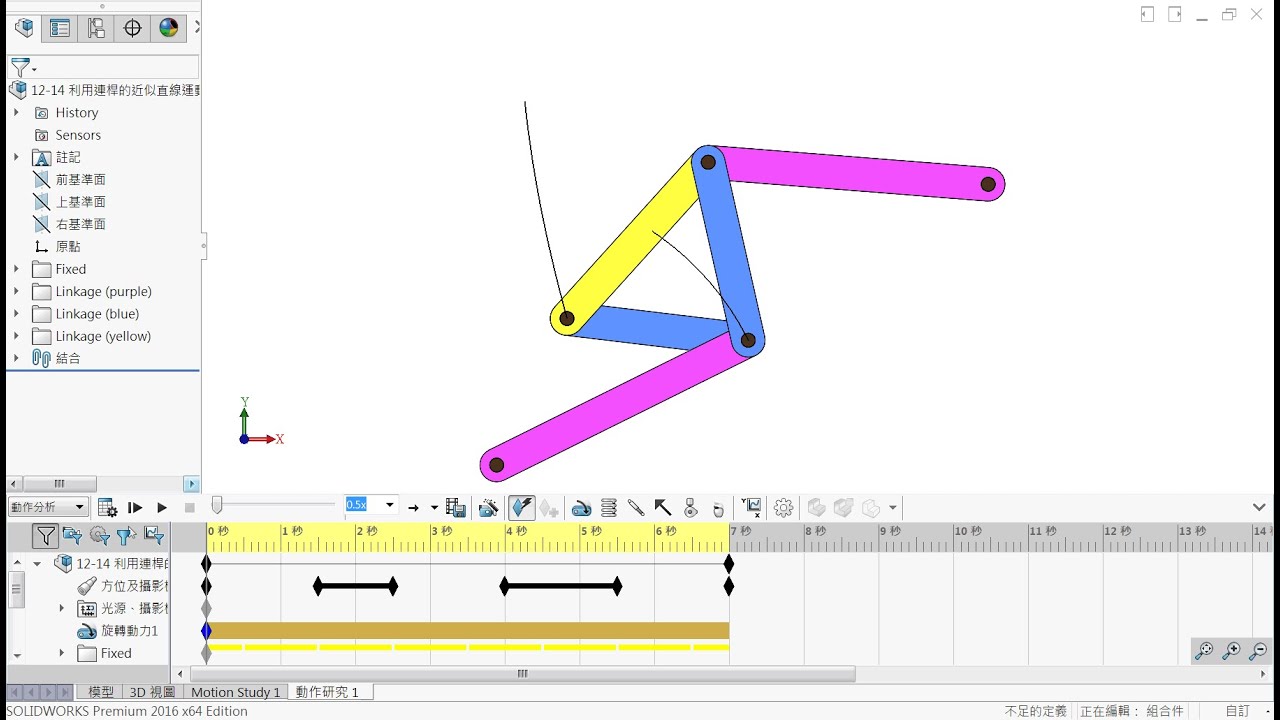

利用連桿的近似直線運動
8. 縮放儀
縮放儀機構( Pantograph Mechanism )由多連桿組成並以鉸鏈相互連接,形成平行四邊形結構,用來放大或縮小幾何圖形,常用於 : 複製雕刻、機械繪圖、印刷技術…等。
-
縮放儀-1
-
縮放儀-2
-
斜交縮放儀-1
-
斜交縮放儀-2
-
Watt 直線運動及縮放儀組合
-
Thompson指示器
-
kempe 逆向機構
-

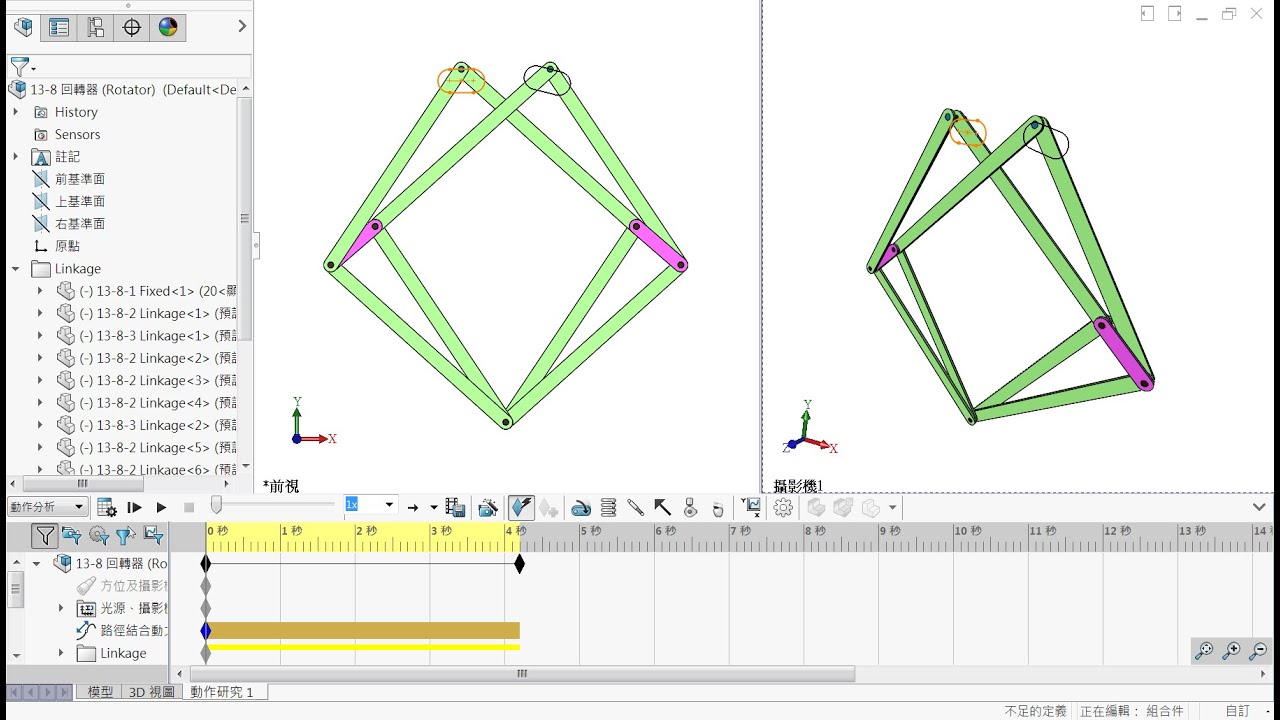

回轉器
-
反向縮放儀
-
Cormack 反向機構
9. 日內瓦機構

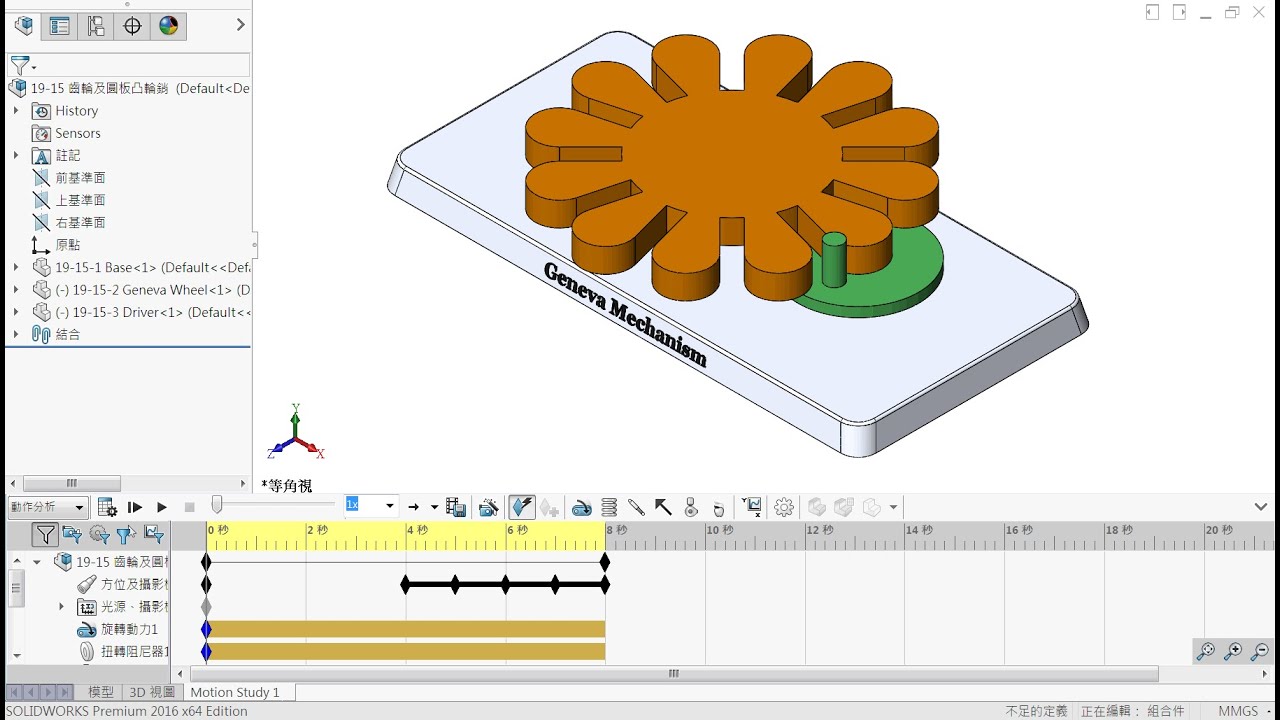

日內瓦機構( Geneva Mechanism )可以將連續旋轉運動➜間歇的旋轉運動,形成周期性的停止和運動,此種機構因最早應用於瑞士日內瓦鐘錶製造業得名。
主要特點 :
- 間歇運動與運動精度高 : 當主動輪旋轉 1 圈時,驅動銷進入日內瓦輪的槽口,確保每次轉動的角度一致,適用需要精確定位的設備和儀器。
- 結構簡單、可靠性高 : 結構僅有主動輪、日內瓦輪和固定支架,容易製造、安裝和維護,並因零件間的相對運動較少,有較長壽命。
- 自鎖功能 : 當主動輪的驅動銷未與日內瓦輪接觸時,日內瓦輪保持靜止狀態,稱為自鎖。在不動作過程能保持固定位置,防止意外移動或振動。
- 變形形式多樣 : 可以根據不同需求進行多槽設計,例如 : 4槽、6槽、8槽。
-
日內瓦機構-1
-
日內瓦機構-2
-
日內瓦機構-3
-
日內瓦機構-4
-
日內瓦機構-5
-
美式捲停裝置
-

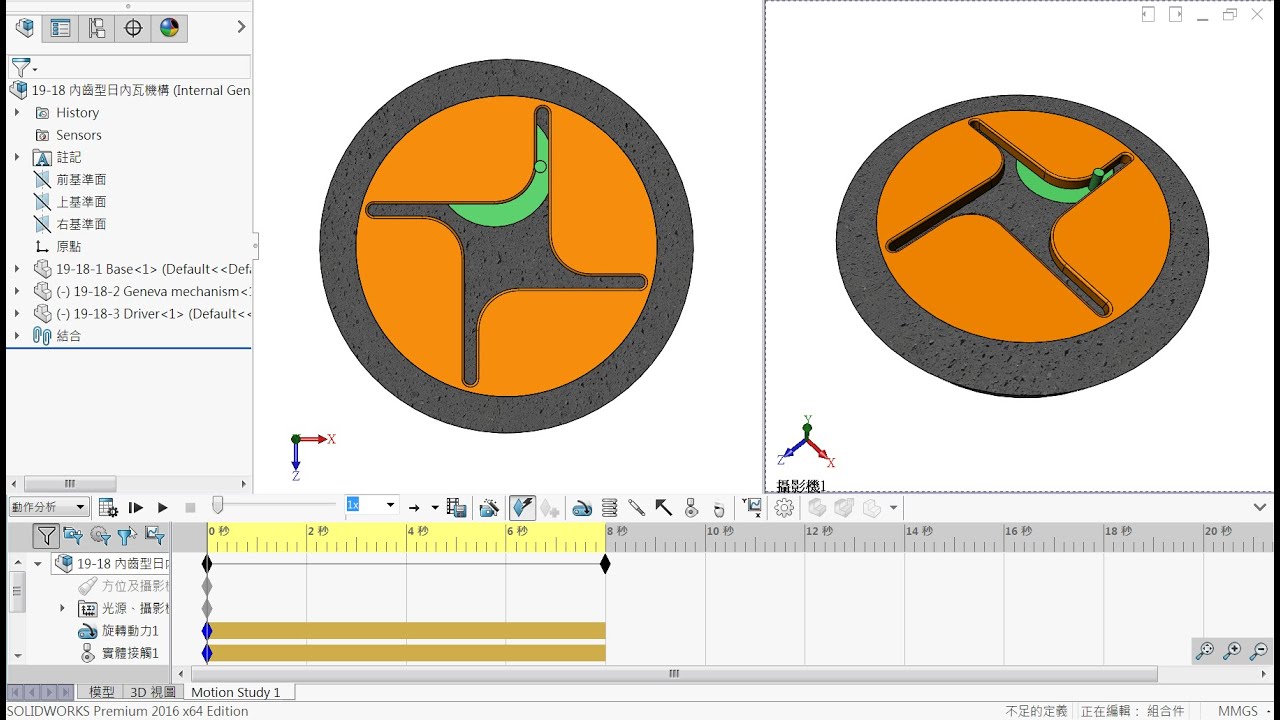

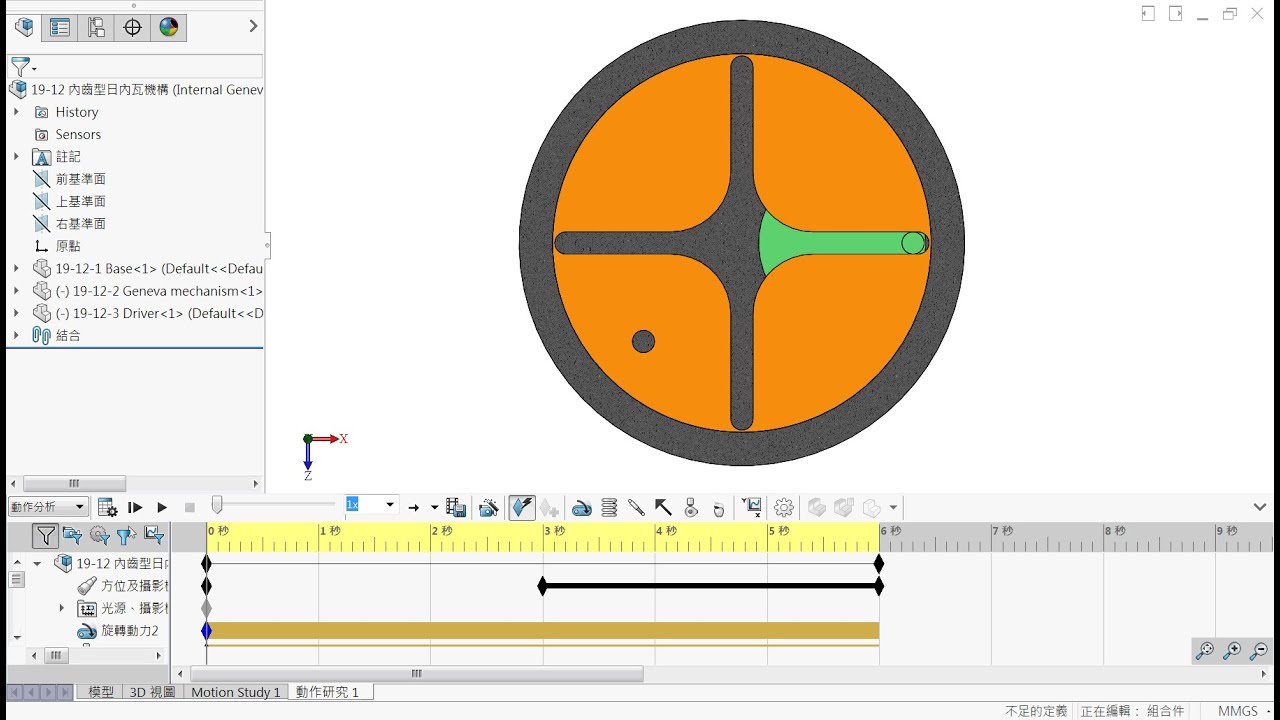

內齒型日內瓦機構-1
-
內齒型日內瓦機構-2
-
內齒型日內瓦機構-3
-
無輪隙的間歇運動
-
內齒型日內瓦機構-4
-
日內瓦機構-6
-
日內瓦機構-7
-
間歇運動-1
-
齒輪及圓板凸輪銷
10. 棘輪機構
棘輪機構 ( Ratchet Gearing ) 由棘爪 ( Pawl ) 與棘輪 ( Ratchet ) 組成,是有效防止逆轉的機構,,常用於手搖工具、機械表 …等。
-

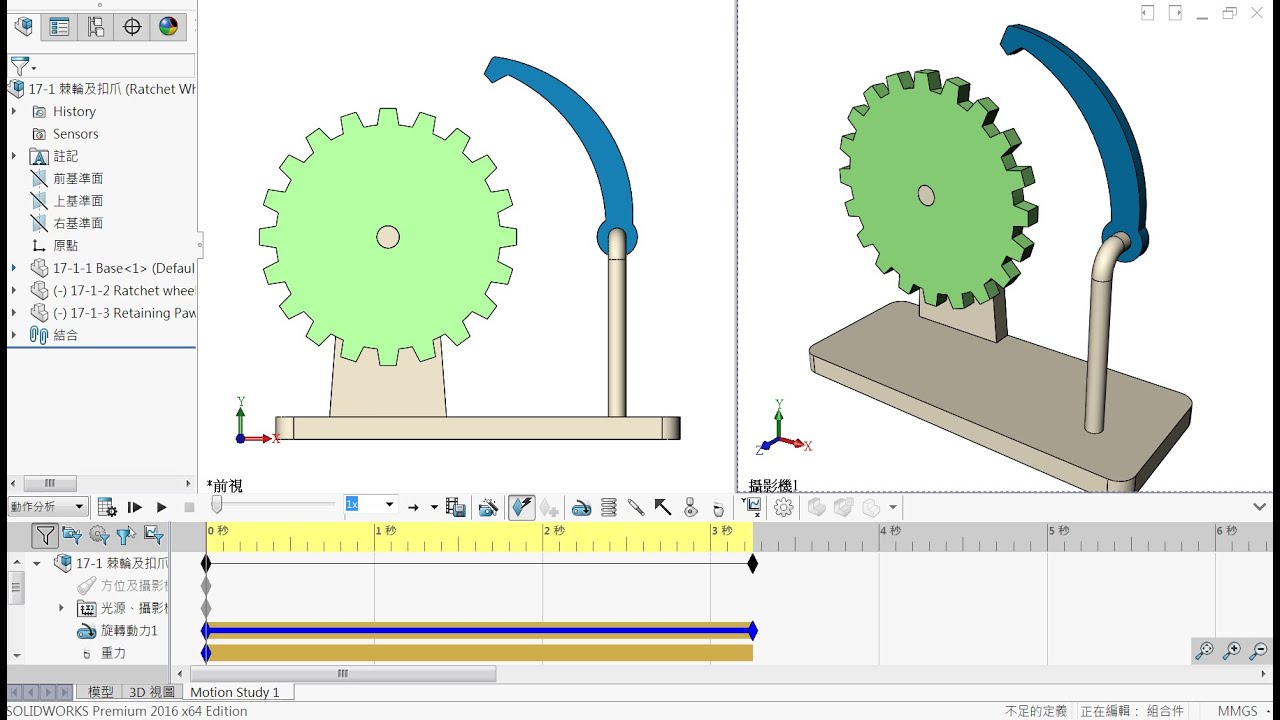

棘輪及扣爪
-
單爪棘輪
-
複動爪-1
-
複動爪-2
-
複動爪-3
-

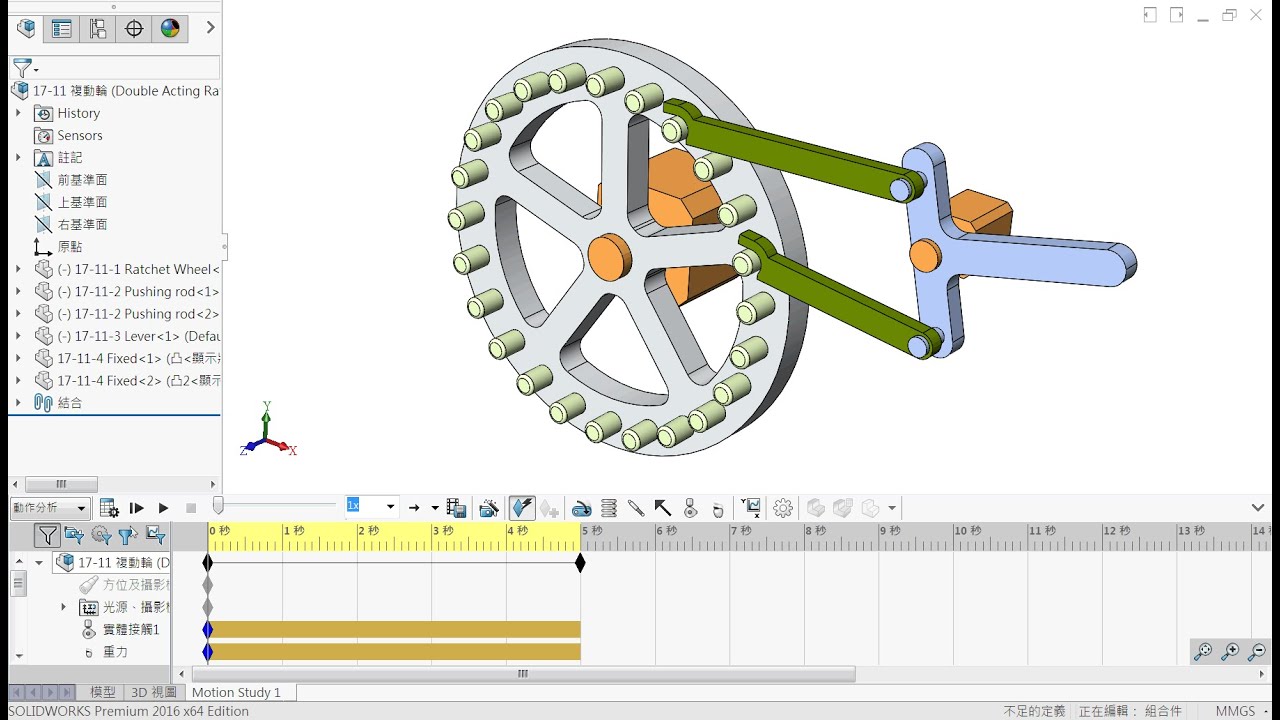

複動輪-1
-
複動輪-2
-
回轉爪
-

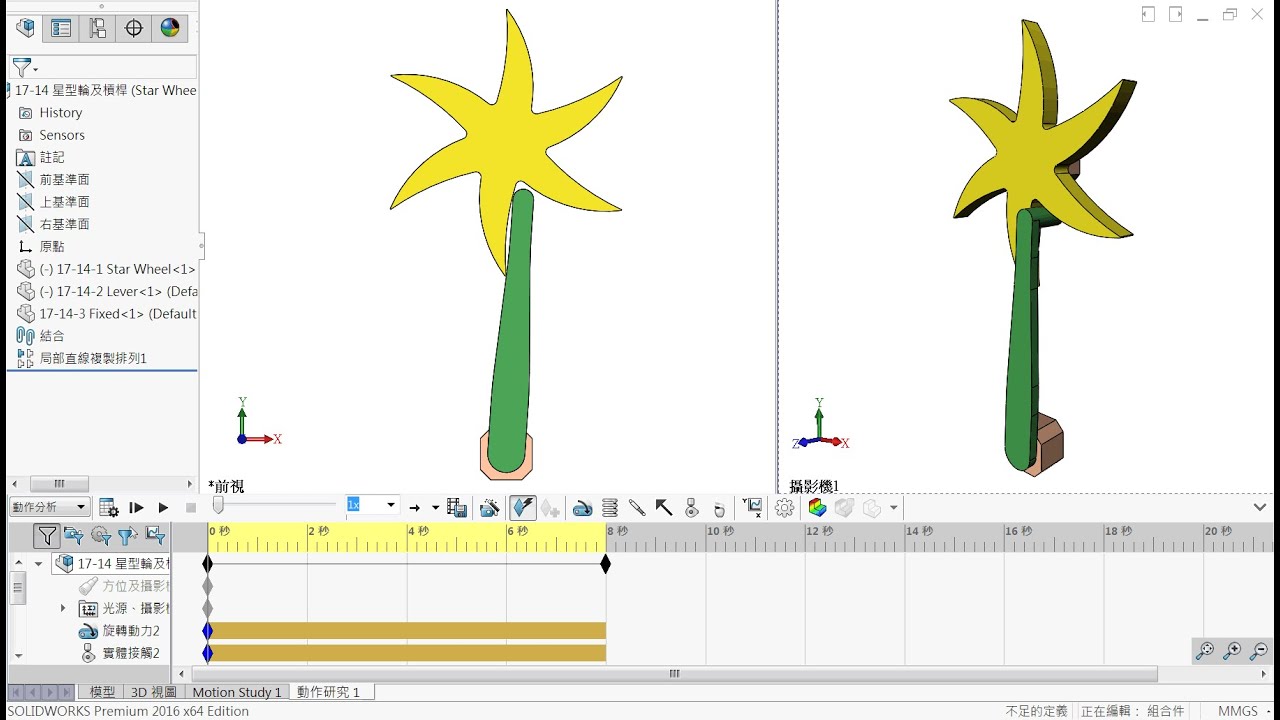

星型輪及槓桿
-
三爪棘輪
-
自動跳升棘輪
-

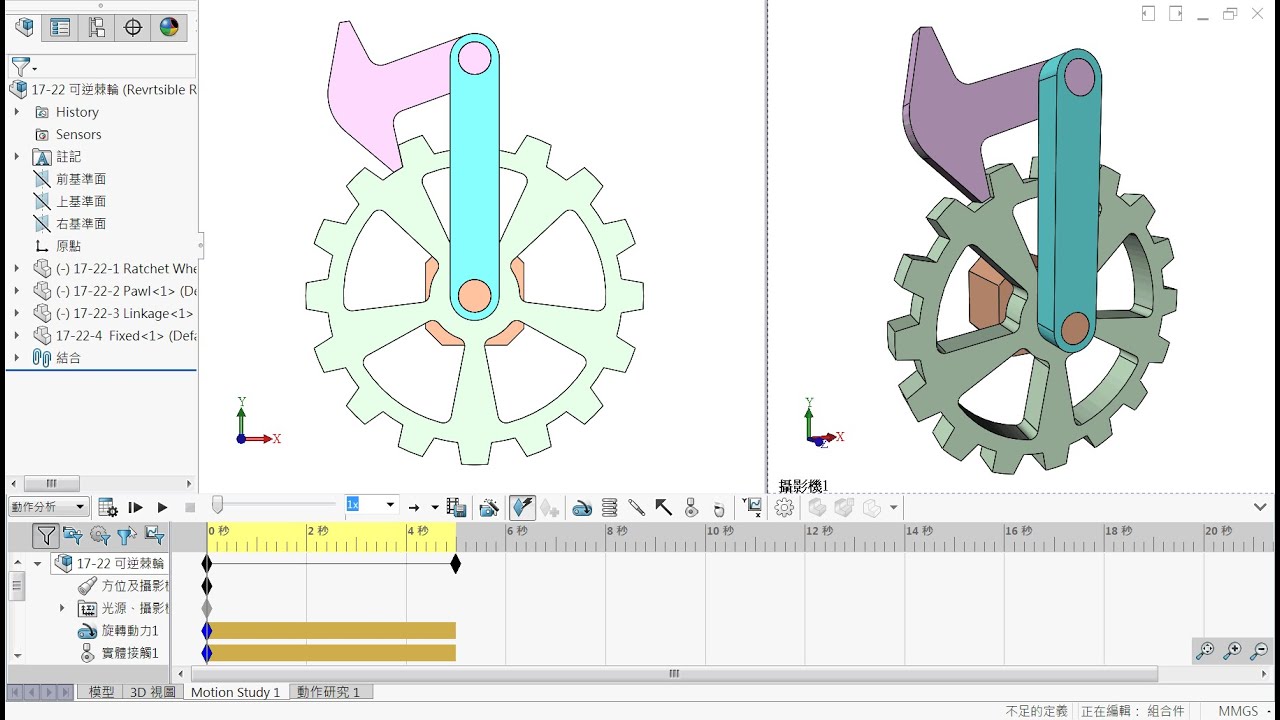

可逆棘輪
-
槓桿爪及冠狀齒輪
-
巴字形爪及內齒棘輪
-
爪齒條及爪
-
千斤頂
-
利用偏心輪的進給爪及棘輪
11. 凸輪機構
凸輪機構( Cam Mechanism )透過凸輪及從動件實現
是一種常見的機械裝置,用於實現特定的運動轉換。它通過凸輪(Cam)和從動元件(通常是跟隨器或隨動件)來實現輸入運動和輸出運動之間的轉換。凸輪機構廣泛應用於各種機械系統,如自動化設備、引擎、機械手臂和印刷機等。
-
凸輪-1
-
凸輪-2
-
凸輪及搗礦機
-
斜板凸輪
-
剪斷機
-
平底搗鎚
-

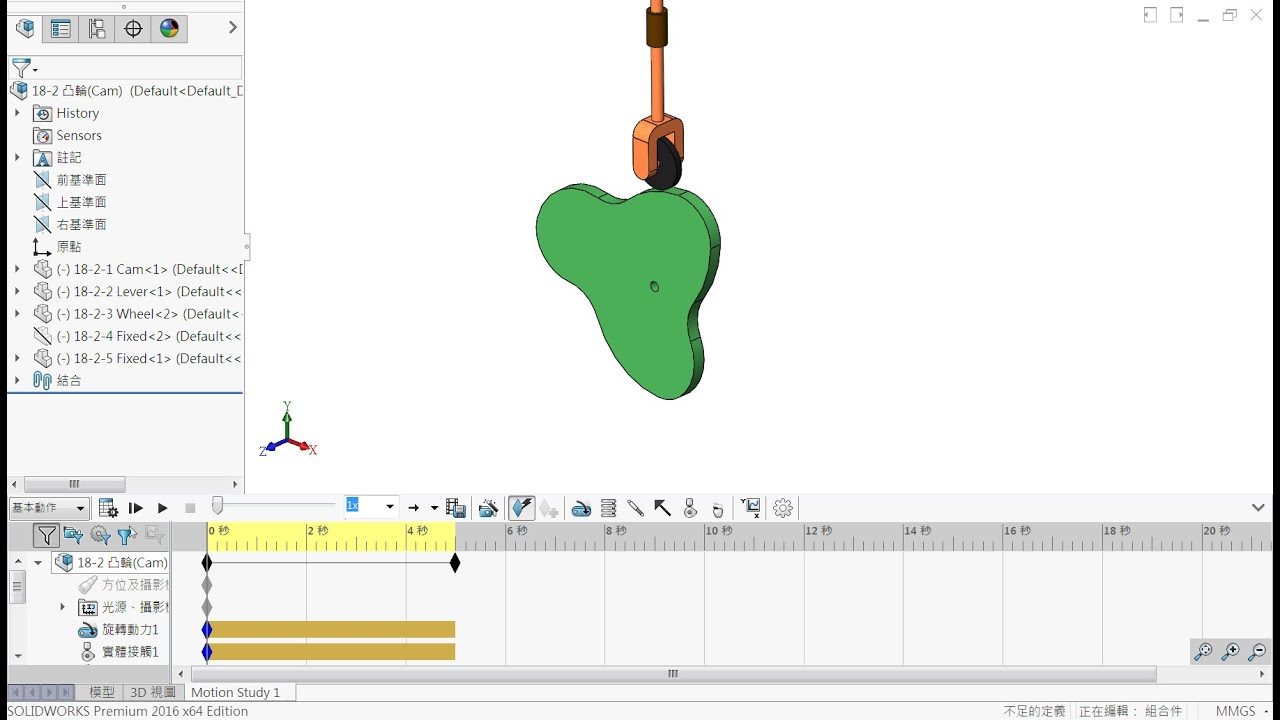

心形凸輪-1
-
心形凸輪-2
-
齒輪嚙合裝置
-
擒縱器
-
挺桿槓桿筏動裝置
-

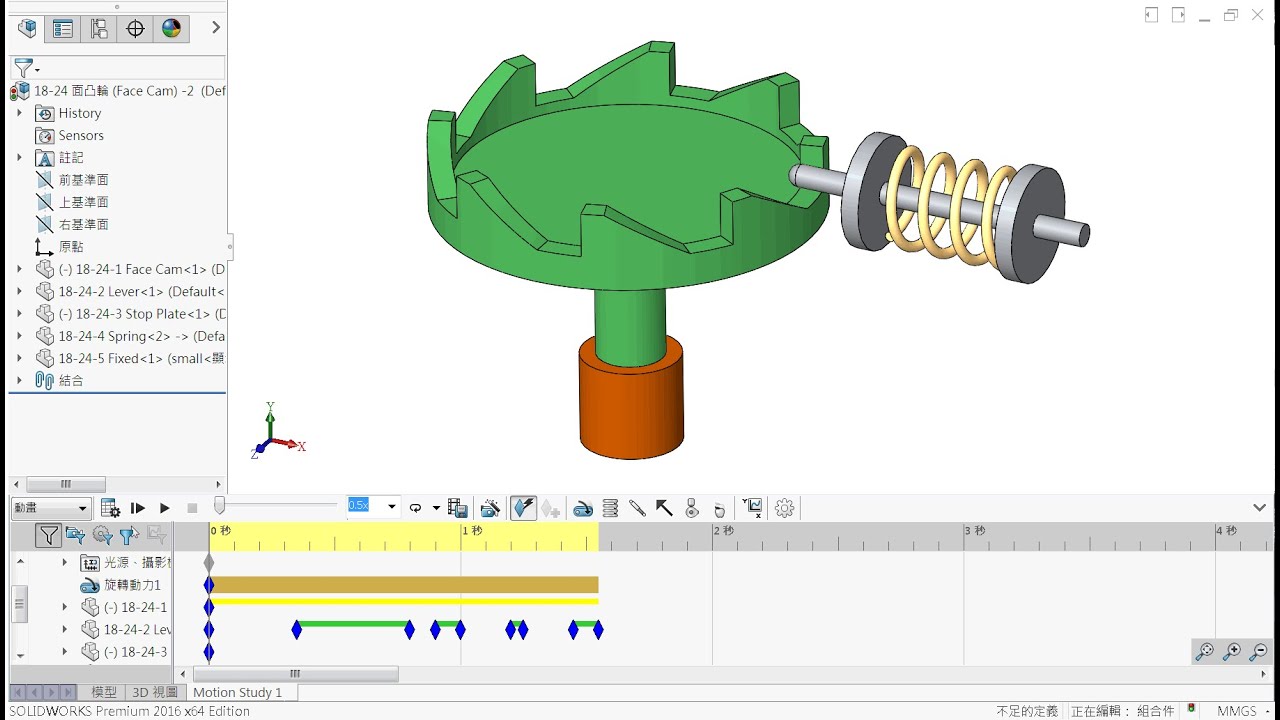

面凸輪-1
-
面凸輪-2
-

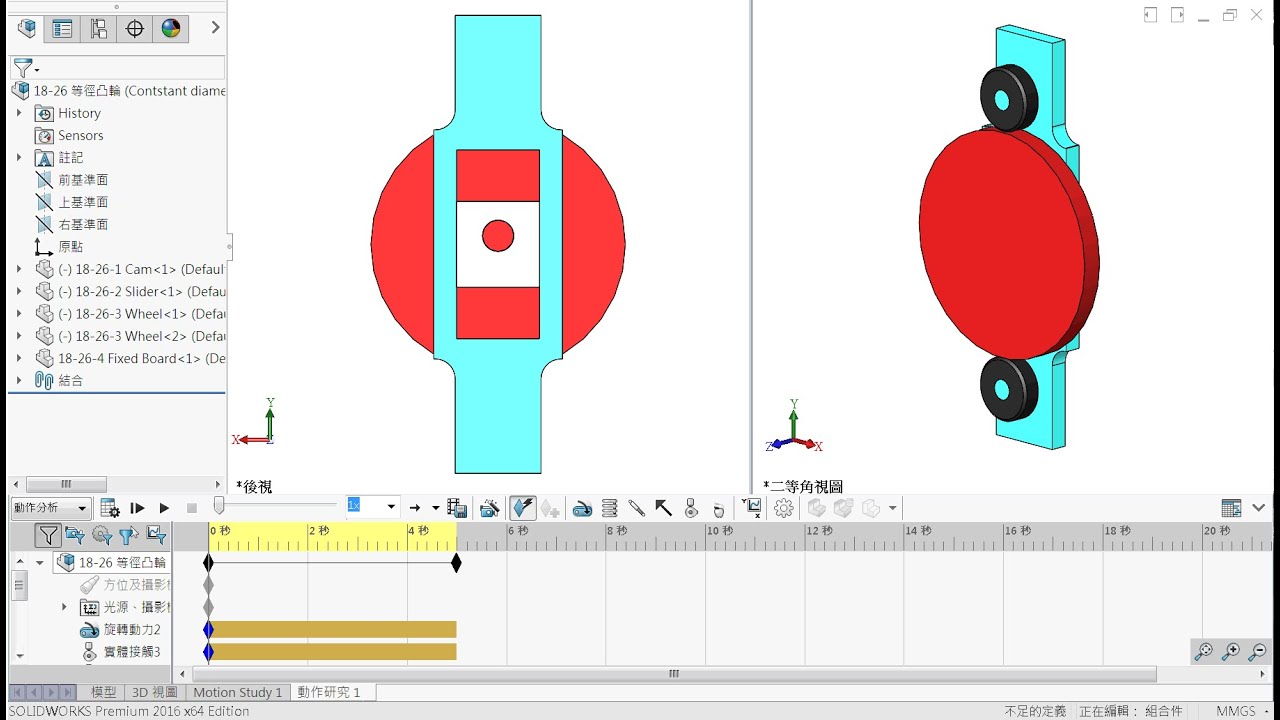

等徑凸輪
-

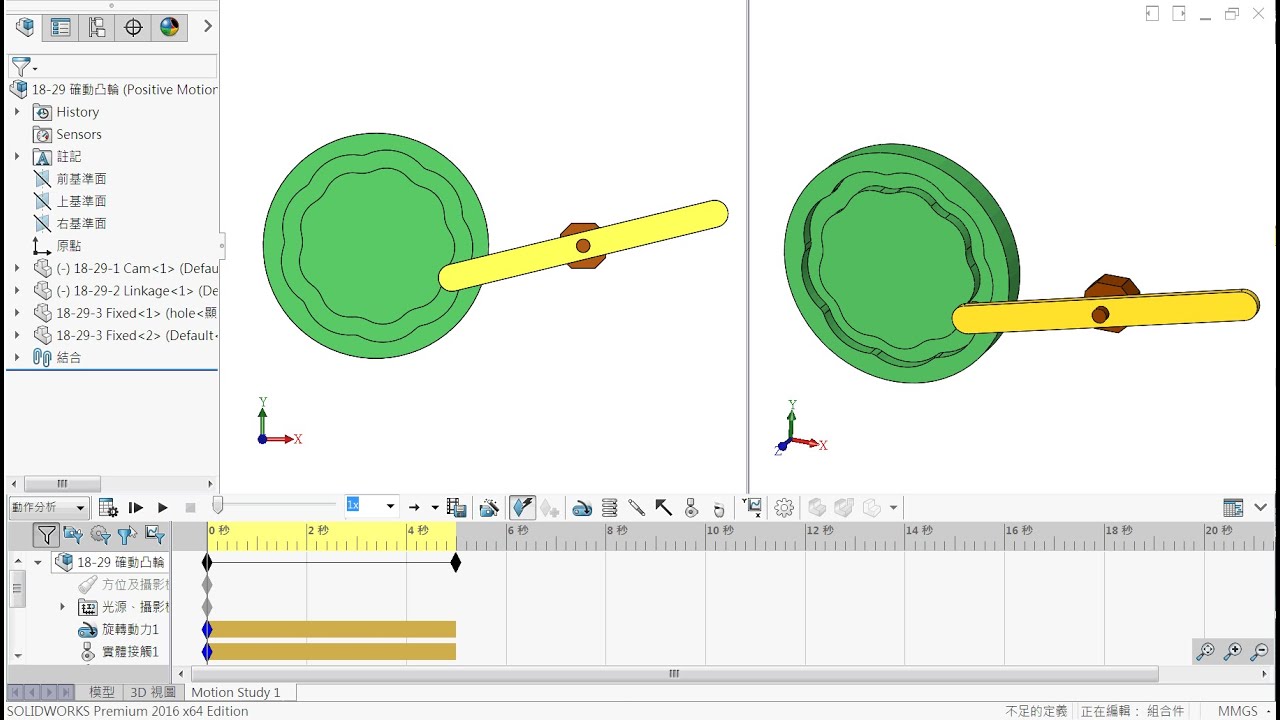

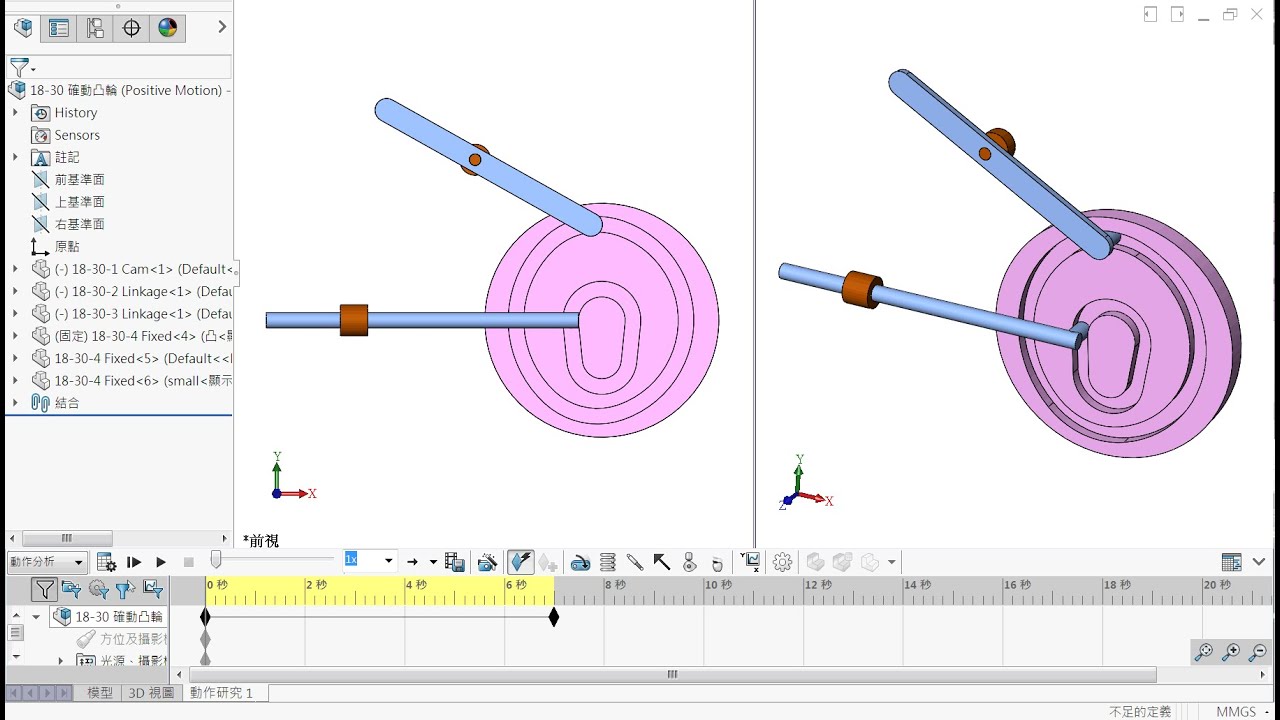

確動凸輪-1
-
確動凸輪-2
-
確動凸輪-3
-

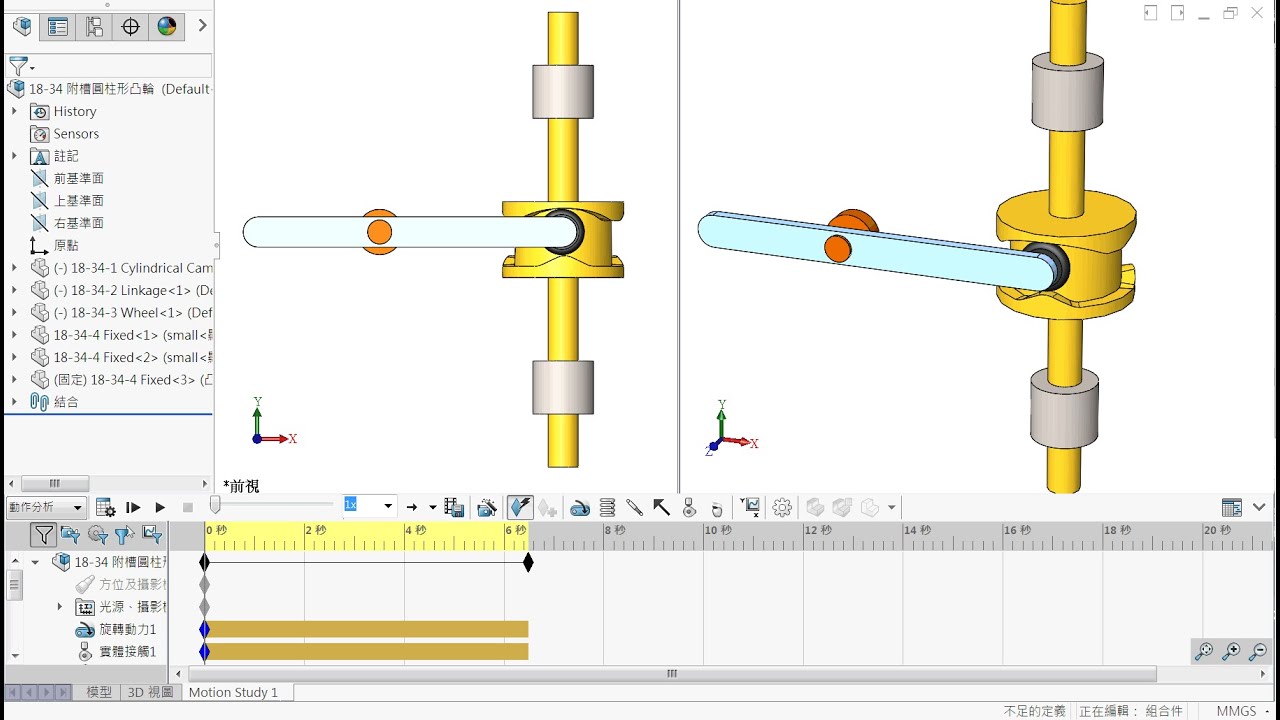

附槽圓柱形凸輪
-

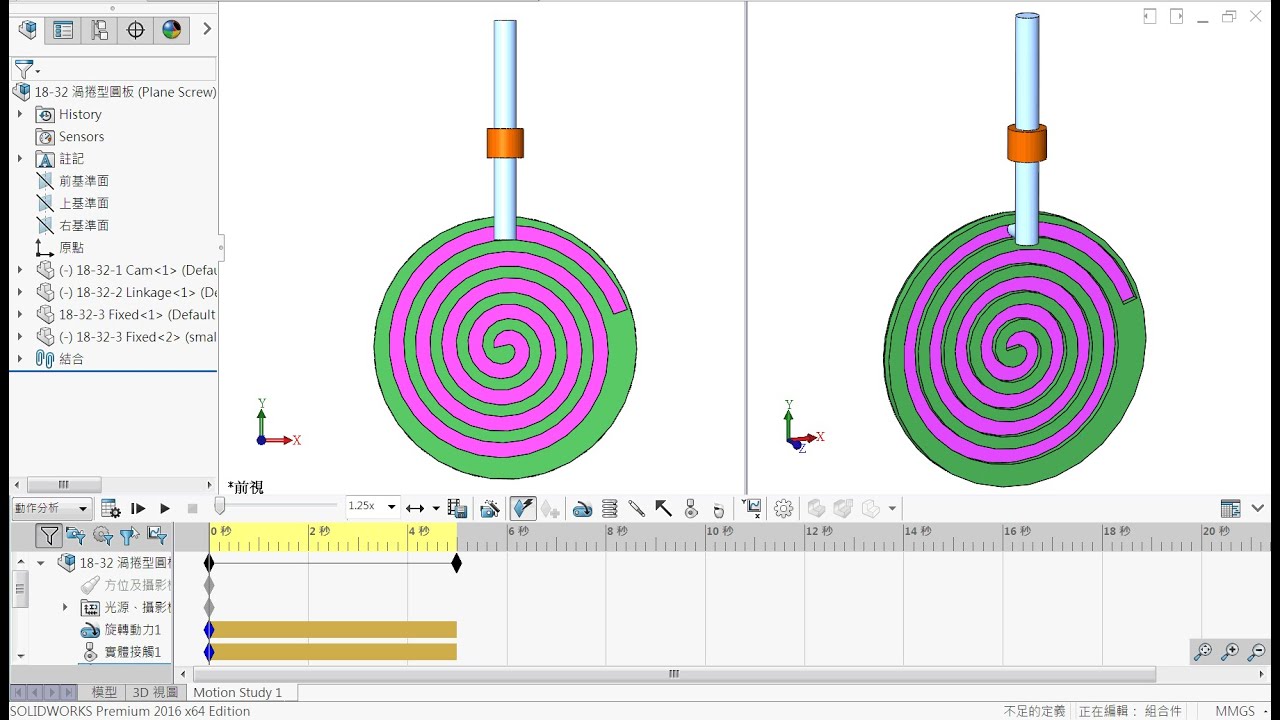

渦捲型圓板
-

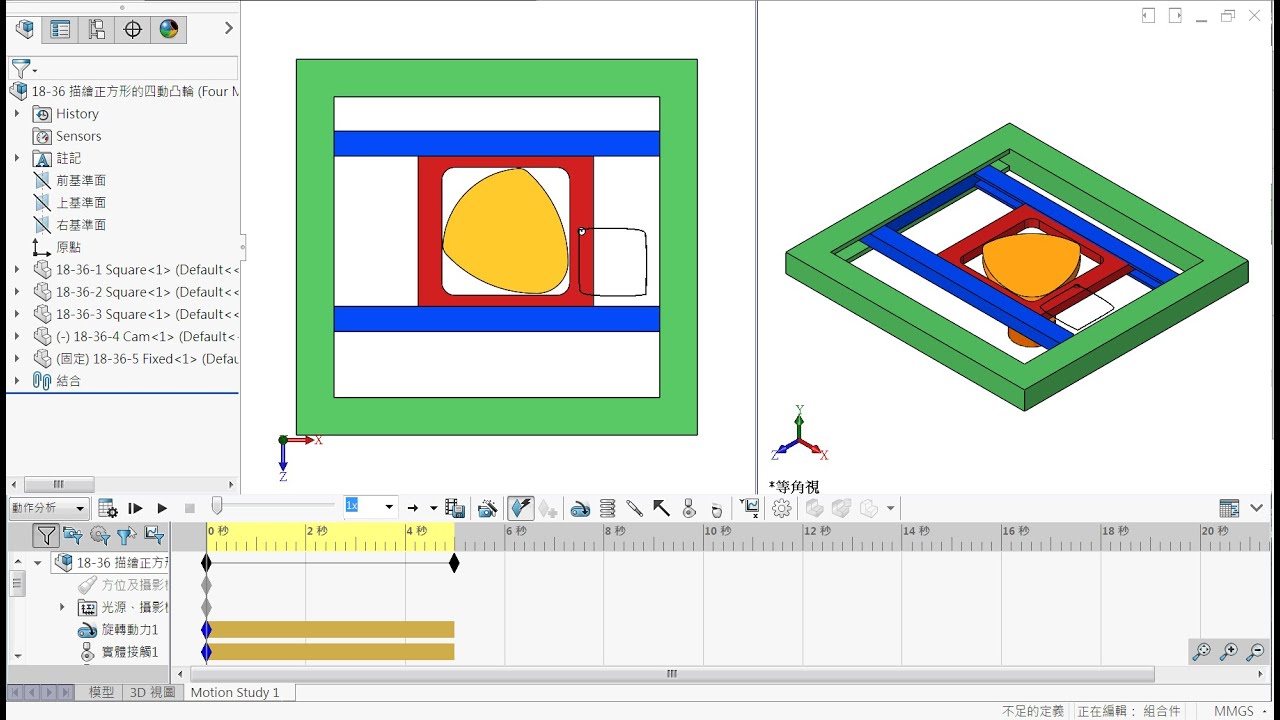

描繪正方形的四動凸輪
-

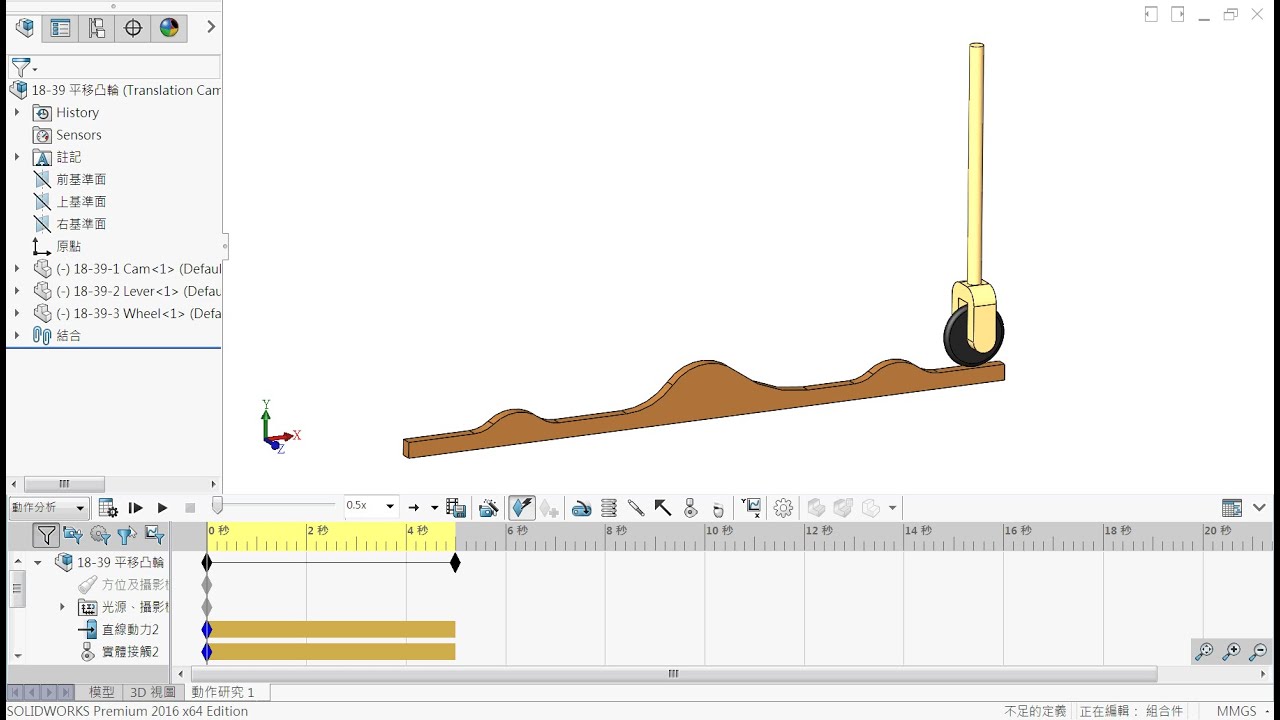

平移凸輪
-
可逆凸輪
-
偏心圓板凸輪及附桿框架
-
利用凸輪的爪進給裝置
-
軸一回轉,桿在上下兩端休息的凸輪裝置
-
單槽圓柱凸輪使2支從動桿相同運動的裝置
12. 齒輪機構
齒輪機構( Gear Mechanism )能將主動軸的動力傳遞另一軸,並改變轉速及轉矩,,舉凡由時鐘、汽車到大型工業機械,齒輪都是不可或缺的零件。
主要特點 :
- 高效能傳動: 齒輪運動是直接以齒面接觸,傳動損失小,具有 90% ~ 99% 的高傳動效率。
- 穩定和可靠的運動傳遞: 齒輪間的嚙合相當精確,不會出現打滑現象,能夠保持恒定的傳動比,達到精確運動和位置控制。
- 改變運動參數: 不同齒數的齒輪進行運動,可以達到增速、減速或改變傳動方向等功能,例如 : 大齒輪帶動小齒輪可增加速度,但減小轉矩;相反,小齒輪帶動大齒輪則減速並增大轉矩。
- 結構形式多樣 : 齒輪有多種形式和類型,例如 : 直齒輪、斜齒輪、錐齒輪、蝸桿齒輪、行星齒輪 …等,每種類型適合於不同場合及需求,例如 : 直齒輪適合平行軸傳動、錐齒輪適合垂直或交叉軸傳動。
-
正齒輪系
-
斜齒輪
-
蝸桿與蝸輪
-
螺旋齒輪
-

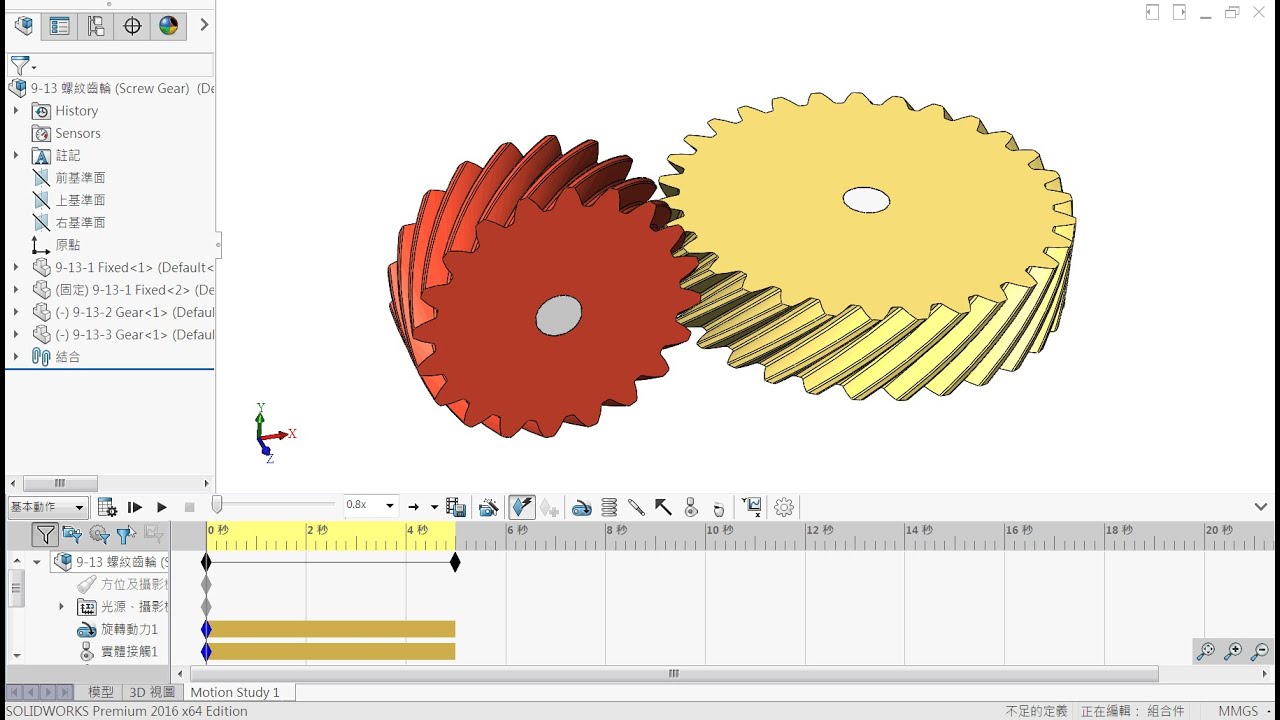

螺紋齒輪
-
雙螺旋齒輪
-
內齒輪及針輪
-
內針輪及小齒輪
-
齒條和小齒輪
-
針齒條及小齒輪
-
雙齒條及小齒輪
-
圓棒齒條及小齒輪
-
扇形齒輪及齒條或針齒輪
-
針形冠狀齒輪
-

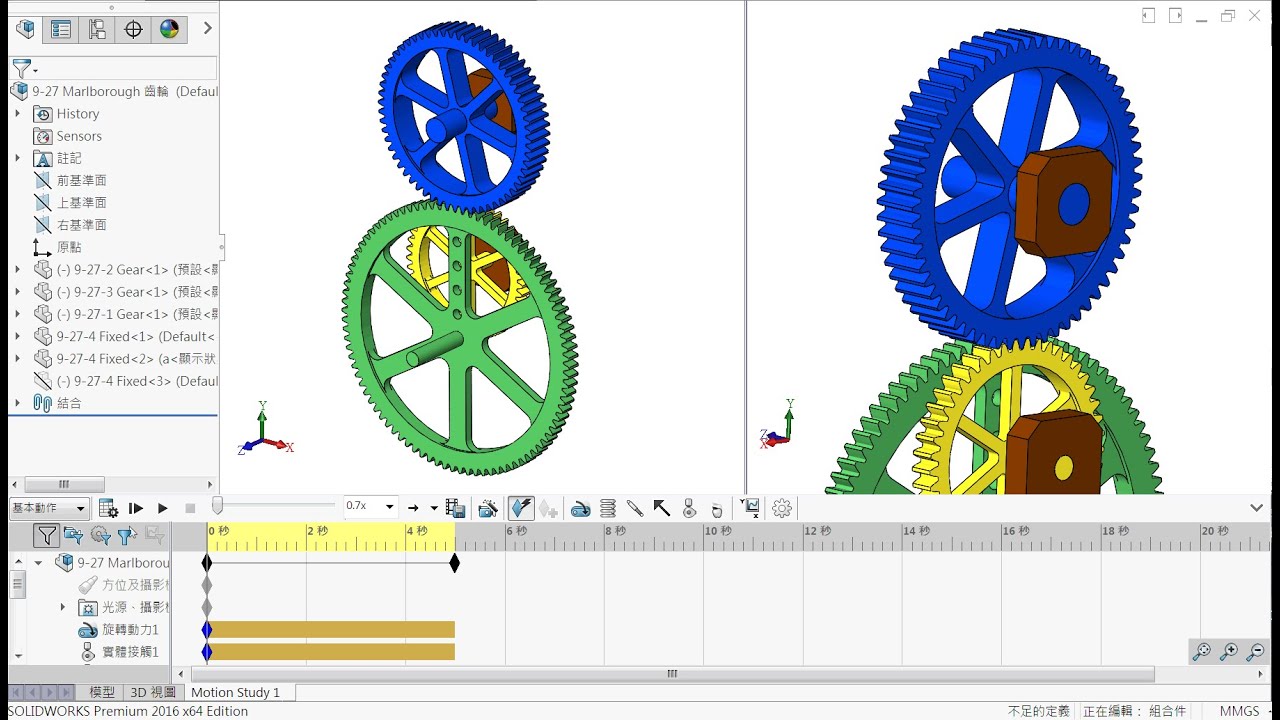

Marlborough 齒輪
-

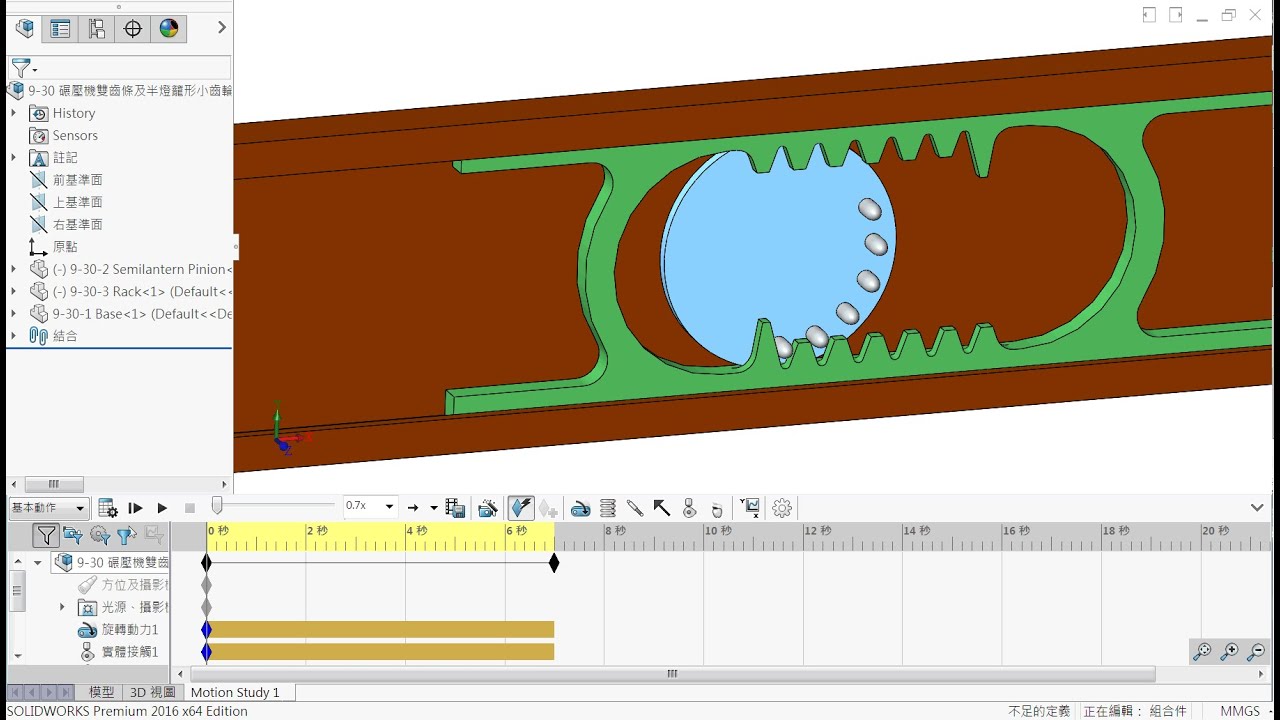

碾壓機雙齒條及半燈籠形小齒輪
-
滑動曲柄及渦桿組合
-
細腰形蝸桿
-
螺旋齒條
-
變速齒輪
13. 變形齒輪
變形齒輪機構( Non-circular Gear Mechanism )齒形不是典型的圓形,例如 : 橢圓形、蝸形,屬於特殊齒輪機構,製作上較為困難,若非必要建議盡量少用。
-

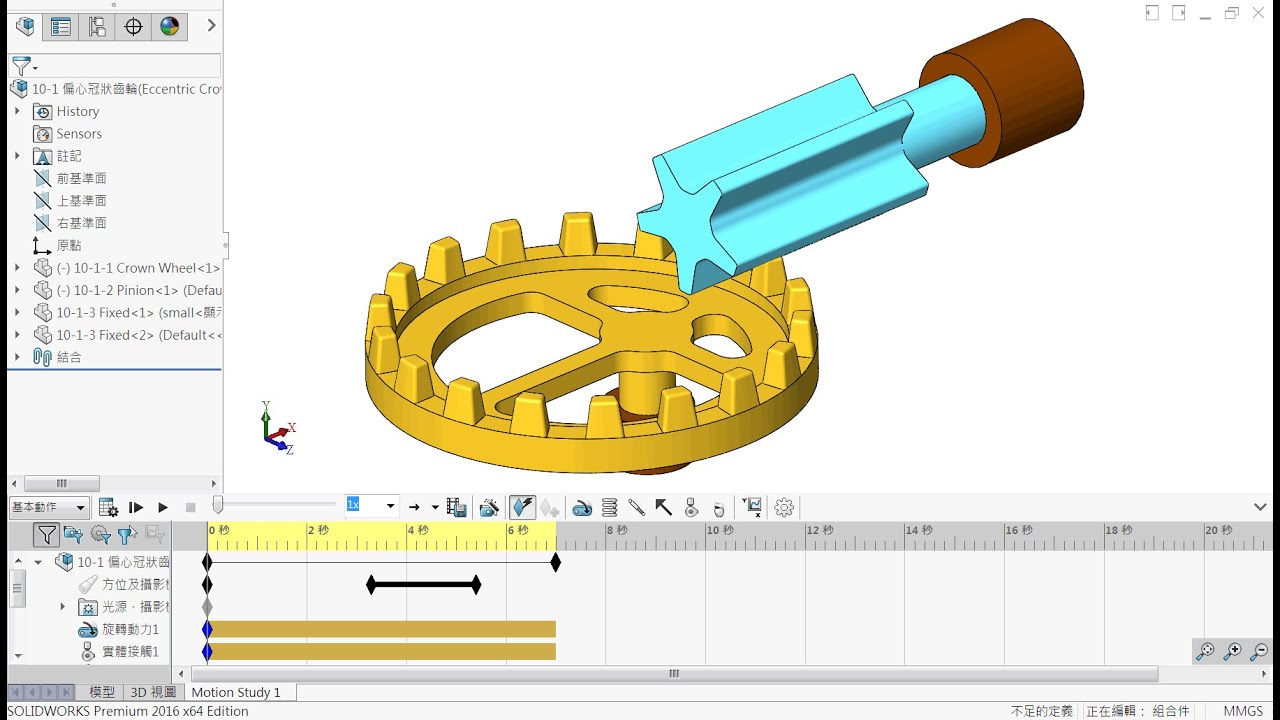

偏心冠狀齒輪
-
橢圓齒輪
-

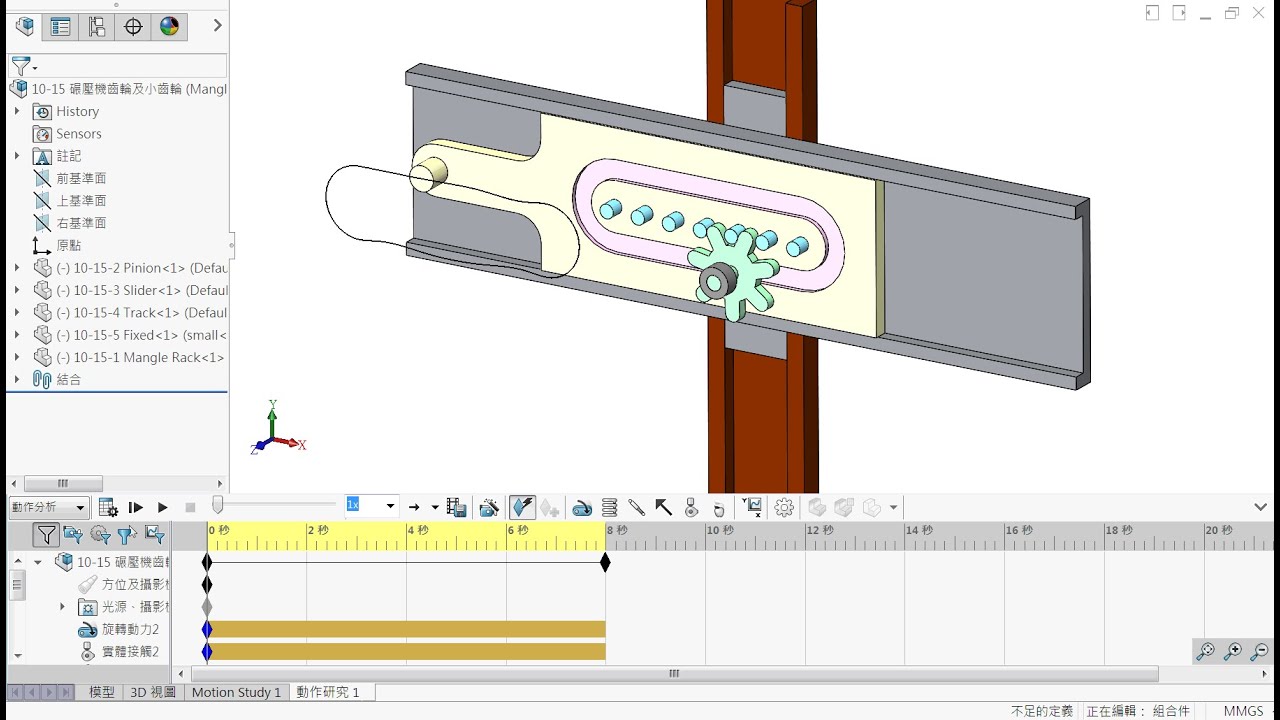

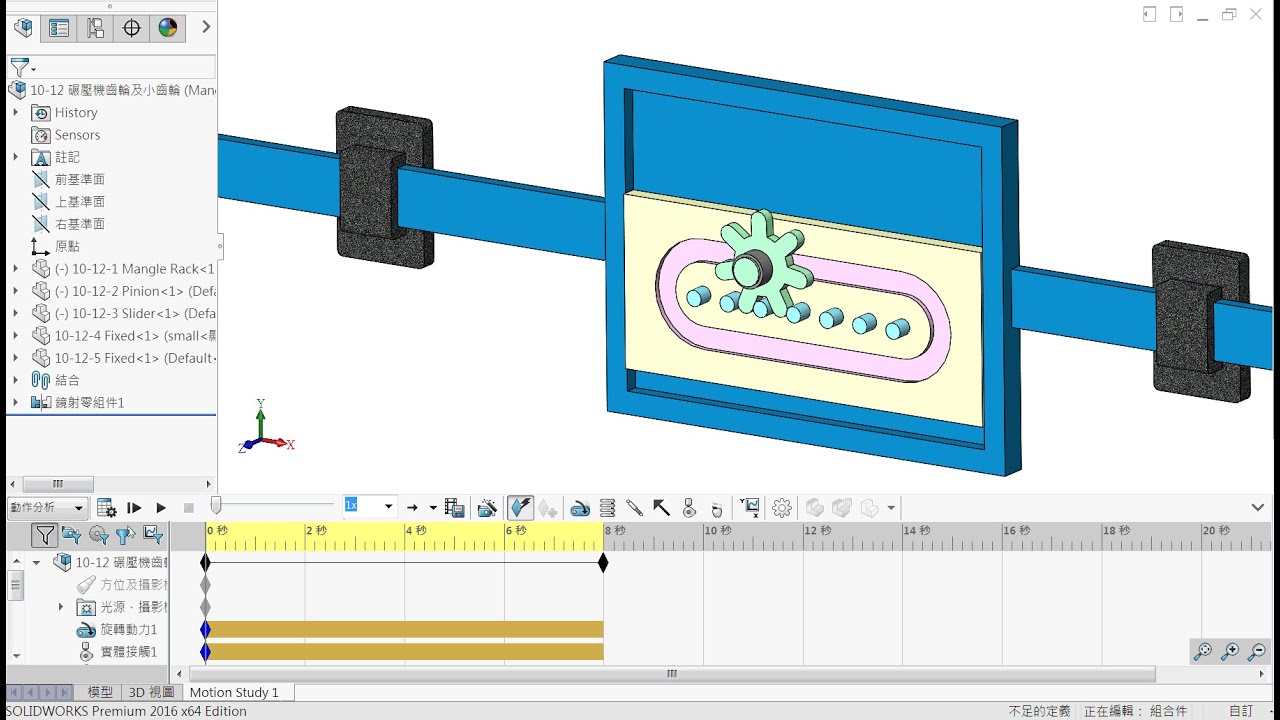

碾壓機齒輪及小齒輪-1
-
碾壓機齒輪及小齒輪-2
-
碾壓機齒輪及小齒輪-3
-
碾壓機齒輪及小齒輪-4
-
碾壓機齒輪及小齒輪-5
-
一回轉中休息一次的齒輪
-
變形碾壓機齒輪
-
蝸形齒輪及滑動小齒輪
-
蝸形齒輪
-

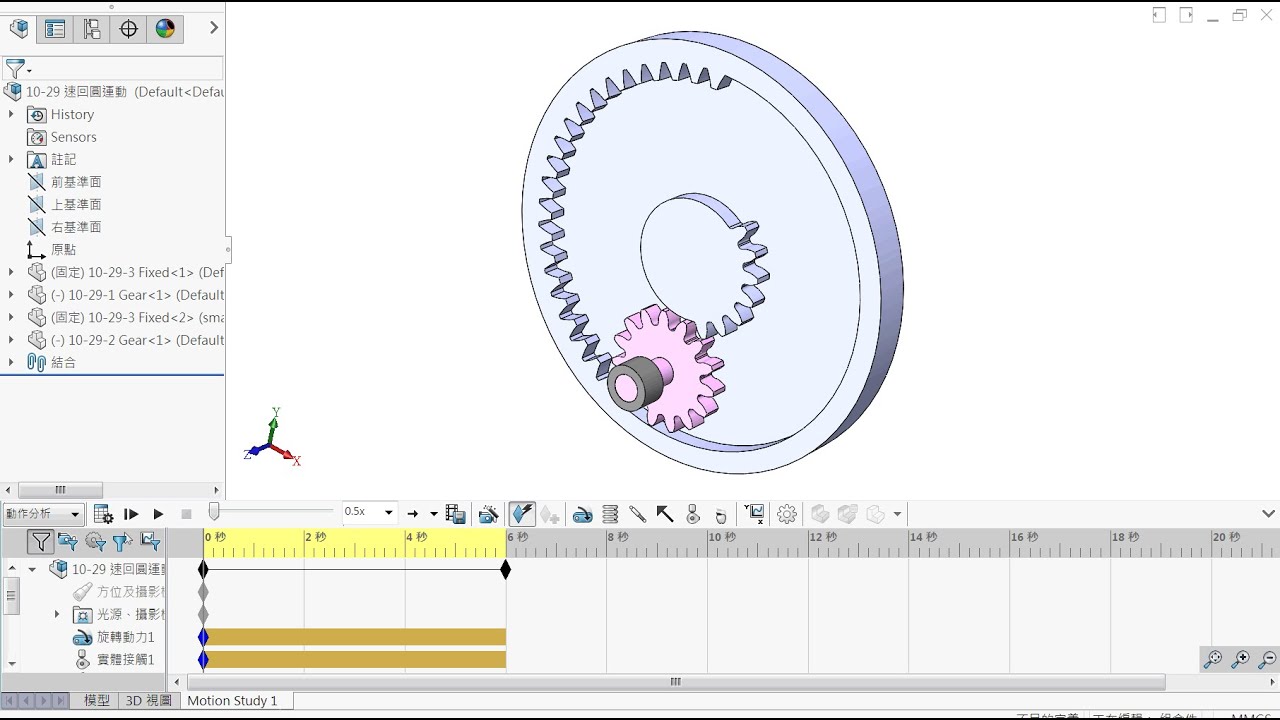

速回圓運動
-
四角齒輪
-
滾動軸承齒輪
-
蝸旋斜齒輪
-
缺齒齒條及缺齒扇形齒輪的往復間歇運動
-
換向機構
-
行星齒輪
-
螺旋齒條
-
變速齒輪
14. 皮帶輪及繩輪
皮帶輪和繩輪機構( Belt and Pulley Mechanism )以皮帶或繩子連接2 個或多個輪子,當主動軸旋轉另一個輪子也會同步運動,由於結構簡單、成本低廉被廣泛用於工業、農業、交通運輸和日常設備中。
-
開式皮帶
-
交叉皮帶
-
接近的平行軸間的傳動機構
-
一個導輪的斜交軸傳動
-
4分之1扭轉皮帶
-
階級輪
-

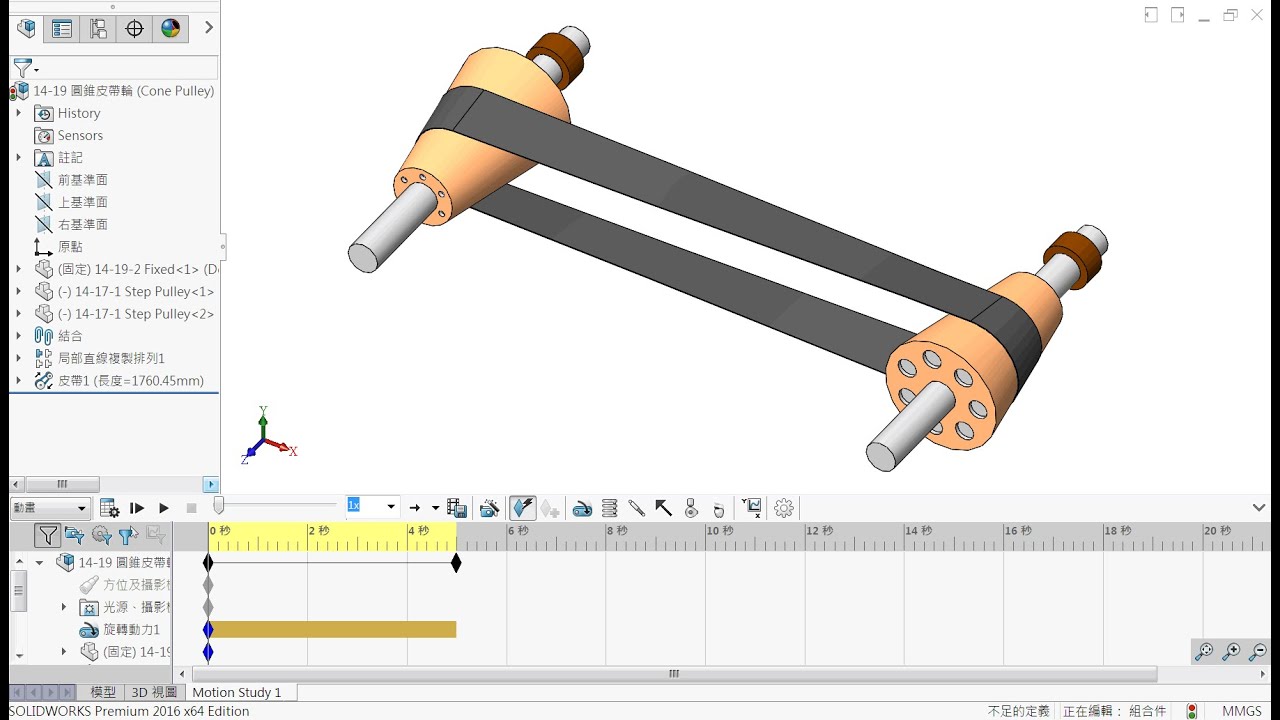

圓錐皮帶輪
